Фильтры типа ФС, ФСЖ и ФСП

Фильтры типа ФС, ФСЖ и ФСП


ОКПД2 28.29.12.190
Фильтры предназначены для предварительной очистки нефти,нефтепродуктов и других жидкостей от механических примесей при сливо-наливных операциях, а также для очистки различных жидкостей (чистых нейтральных, агрессивных), эмульсий и суспензий от механических примесей при перекачивающих операциях.
Применяются в отраслях:
  • газовая;
  • энергетическая
  • нефтедобывающая;
  • нефтеперерабатывающая;
  • химическая;
  • нефтехимическая.
Расчет, проектирование, изготовление и испытания производятся в соответствии с ТУ 3689-020-00217633-98 и по нормативно-технической документации Российской Федерации.

      Техническая характеристика:
  • Номинальный диаметр DN патрубков подвода, отвода фильтруемого продукта должен соответствовать значениям из ряда номинальных значений диаметра DN: 6, 8, 10, 12, 15, 20, 25, 32, 40, 50,65, 80, 100, 125, 150, 200, 250, 300, 500 по ГОСТ 28338
  • Номинальный объем (вместимость) от 0,0001 до 200 м3
  • Тонкость фильтрации от 5 до 5000 мкм
  • Температура рабочей среды от минус 60 до плюс 300 °С
  • Рабочее давление от 0,01 до 32 МПа (от 0,1 до 320 кгс/см2
  • Материальное исполнение корпусных деталей определяется устойчивостью к воздействию фильтруемого продукта и климатических факторов внешней среды. Фильтры изготавливают следующих материальных исполнений :
    • из коррозионностойких сталей 12Х18Н10Т, 10Х17Н13М2Т – для агрессивных сред (исполнение О – общеклиматическое)
    • из стали 20 – для неагрессивных сред (исполнение У – умеренный климат)
    • из стали 09Г2С – для неагрессивных сред (исполнение У, УХЛ – умеренный, умеренный и холодный климат).

Конструктивное исполнение и габаритно-присоединительные характеристики определяются заказчиком при заполнении опросного листа в соответствии с технологической схемой размещения фильтров и имеют свое отражение в условном обозначении.
Фильтры типа ФС и ФСП устанавливаются на линиях слива и всасывания, имеют периодический режим работы.

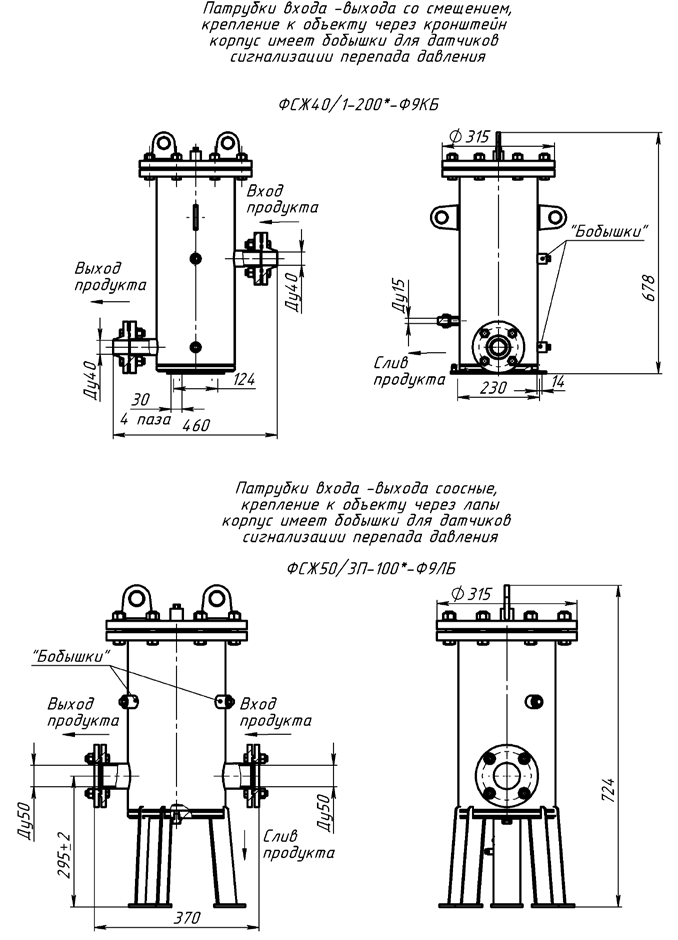

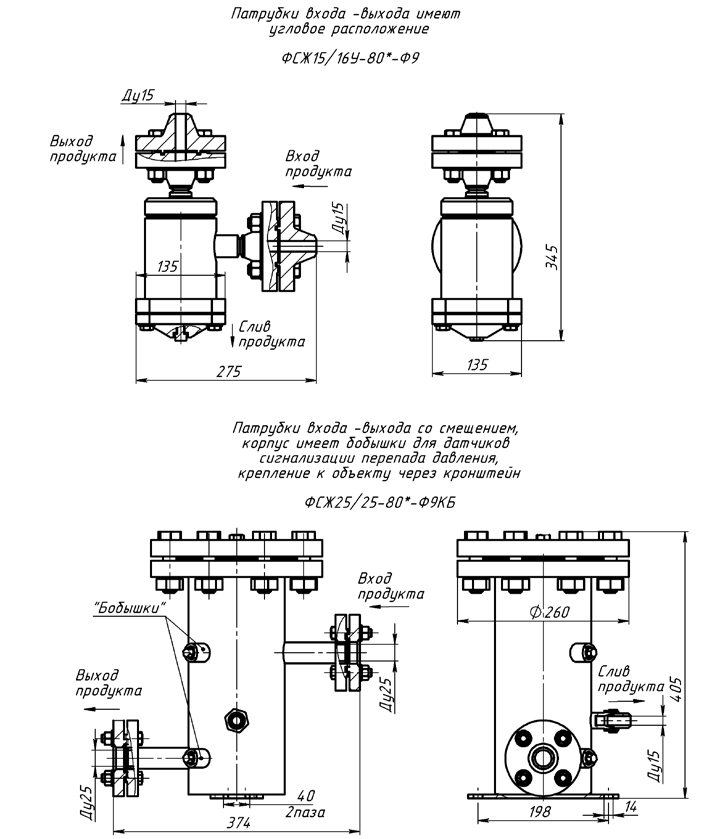

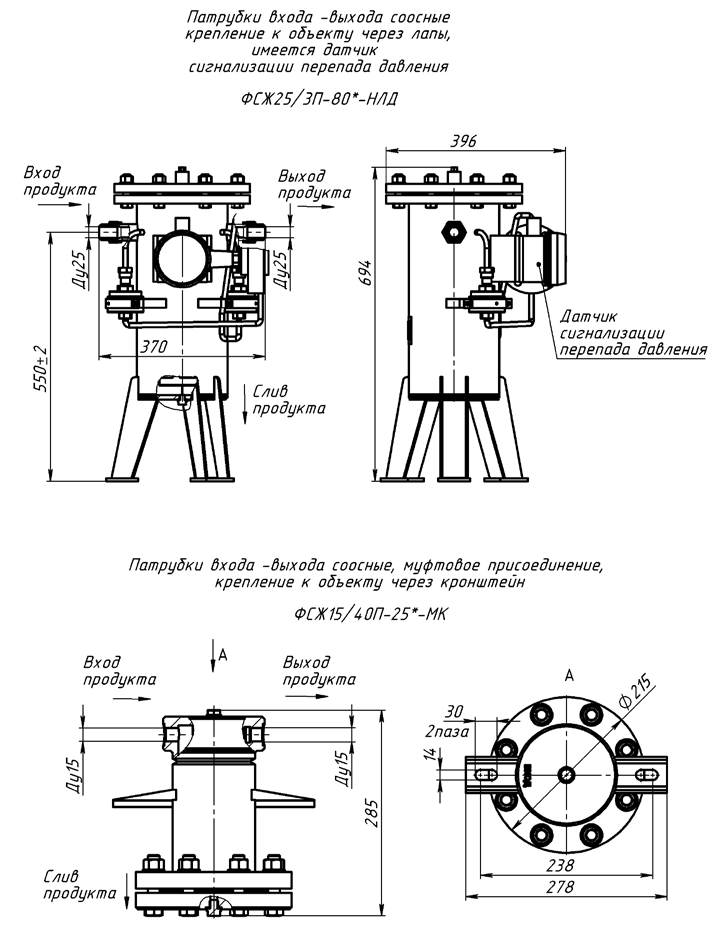

Фильтры типа ФСЖ устанавливаются на линиях всасывания и нагнетания, могут иметь как периодический, так непрерывный режим работы.
Выбор типа фильтра производится на основе предварительного анализа технических характеристик свойств рабочего продукта и образующегося осадка, технологических требований, предъявляемых к процессу фильтрования.
Методика подбора фильтра зависит от его конструктивных особенностей, характера заданного режима максимальной производительности, тонкости фильтрации и режима работы фильтра.

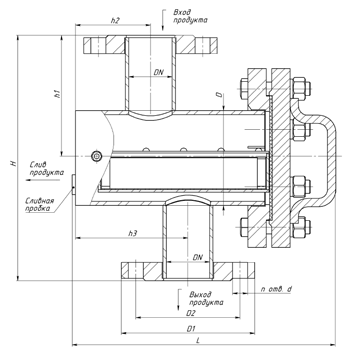

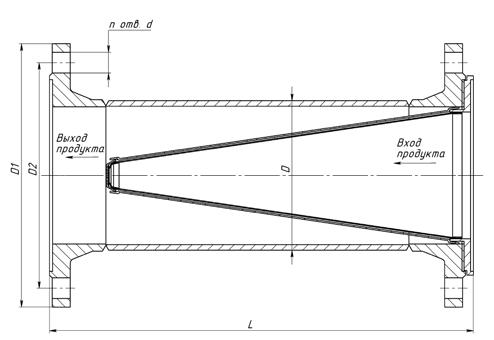

Фильтры сливные с фланцевым соединением
патрубки входа-выхода со смещениемпатрубки входа-выхода соосные

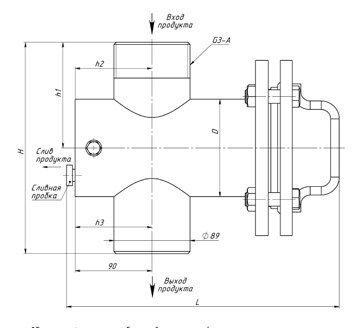

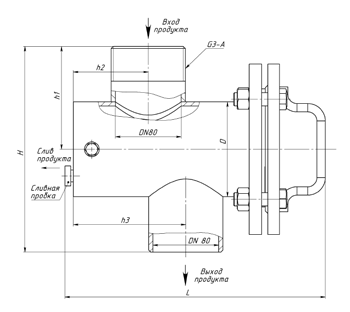

Фильтры сливные с муфтовым соединением или под приварку
патрубки входа-выхода со смещением ФС80/1-80*-М/П патрубки входа-выхода соосные ФС80/1П-300*-М/П

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

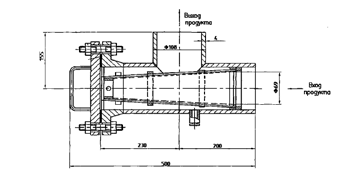

Фильтр сливной под приварку с угловым расположением патрубков
угловое расположение патрубков входа-выхода
 ФС100/25УА-300*-П, ФС100/25УБ-300*-П,
ФС100/25УА-300*-П Масса не более 31 кг

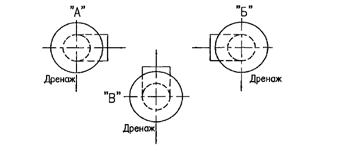

Модификация фильтра в зависимости от расположения
входного, выходного патрубков и дренажа

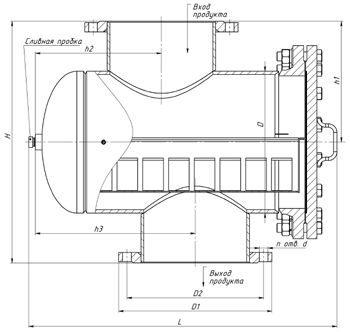

Фильтры сливные с фланцевым соединением
 и эллиптическим днищем

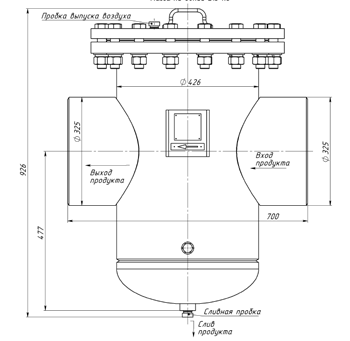

Фильтры сливные под приварку
 с эллиптическим днищем
патрубки входа-выхода со смещением
ФС250/16-300*-А, ФС250/25-300*-А
патрубки входа-выхода соосные
ФС300/6П-300*-ПА Масса не более 215 кг
*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе


Фильтр сливной с фланцевым соединением эллиптическим днищем, на лапах
патрубки входа-выхода соосные ФС500/16П-300*-АЛ Масса не более 920 кг
*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Величина параметров
Типоразмер фильтра
Наименование параметров

ФС50/1

ФС50/6П

ФС50/16П, ФС50/16

ФС50/25П

ФС80/1П-М/П

ФС80/16

ФС80/16П

ФС100/6П

ФС100/16

ФС100/25П

ФС100/40

ФС150/2,5

ФС150/6П

ФС150/16

ФС150/16П

ФС200/2,5

ФС200/6П

ФС200/16

ФС200/25

ФС250/16-А

ФС250/25-А

ФС300/16П-А

ФС300/25-А

ФС500/2,5П-А

Номинальный диаметр, DN
50
80
100
150
200
250
300
500
Тонкость фильтрации, мкм*
от 80 до 500
Рабочее давление, МПа (кгс/см2)
0,1
(1)
0,6
(6)
1,6
(16)
2,5
(25)
0,1
(1)
1,6
(16)
0,6
(6)
1,6
(16)
2,5
(25)
4,0
(40)
0,25
(2,5)
0,6
(6)
1,6
(16)
1,6
(16)
0,25
(2,5)
0,6
(6)
1,6
(16)
2,5
(25)
1,6
(16)
2,5
(25)
1,6
(16)
2,5
(25)
0,25
(2,5)
Присоединительные размеры, мм, не более:

Резьбовые
-

-
-
G3-А


















Фланцевые:























Диаметр наружный D1
140
140
160
160
-
195
195
205
215
230
230
260
260
280
280
315
335
360
405
425
460
485
640

Межцентровое расстояние D2
110
110
125
125
-
160
160
170
180
190
190
225
225
240
240
280
280
295
310
355
370
410
430
600
Диаметр крепежного отверстия, d
14
18
-
18
22
22
18
18
22
22
26
18
22
26
26
30
26
30
22
Количество отверстий, n
4
-
4
4
8
8
8
8
8
8
8
12
12
12
12
16
16
Габаритные размеры, мм,не более

Длина, L
308
314
316
317
319
321
321
529
548
539
545
607
608
616
613
607
608
616
620
846
954
930
954
1170
Высота, H
200
200
295
258
250
320
320
421
421
421
441
573
567
567
573
573
567
567
573
780
722
805
728
1485
Диаметр корпуса, D
114
114
114
114
114
114
114
219
219
219
219
273
273
273
273
273
273
273
273
426
426
426
426
820
h1
100
100
148
129
125
160
160
211
211
211
221
287
284
284
287
287
284
284
287
390
361
403
364
585
h2
90
90
90
90
90
90
113
150
150
150
150
220
220
220
260
220
220
220
220
480
480
480
480
960
h3
130
90
90,  135
90
90,  130
130
113
150
250
150
250
330
220
330
260
330
220
330
330
540
540
480 540
960
Масса, кг, не более
17
26
26,7
10
28,5
28,5
50
70
82
98
113
74
112
131
122
81
120
152
245
282
270
324
750

*Тонкость фильтрации обеспечивается фильтрующей сеткой с соответствующими ячейками.

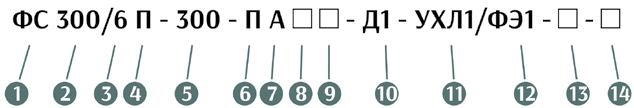

Схема построения условного обозначения фильтра сливного

ТУ 3689-020-00217633-98

Ф – фильтр;

1. Вид фильтра:

С – сливной;
СЖ – сетчатый жидкостный
СП – проточный

2. Номинальный диаметр по ГОСТ 28338, мм:

6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 500

3. Рабочее давление по ГОСТ 356, МПа (кгс/см2):

0,1 (1,0); 1,16 (1,6); 0,25 (2,5); 0,40 (4,0); 0,63 (6,3); 1,00 (10,0);1,60 (16,0); 2,50 (25,0); 4,00 (40,0); 6,30 (63,0); 10,00 (100,0); 12,50 (125,0); 16,00 (160); 20,00 (200,0); 25,00 (250,0); 32,00 (320,0).

Обозначение рабочего давления, отличного от стандартного ряда, назначается и согласовывается при заказе фильтра.

4. Код исполнения расположения патрубков входа-выхода трубопровода или вид корпуса:

без индекса – со смещённым расположением патрубков

П – прямое (соосное) расположение патрубков

У – угловое расположение патрубка

УА – угловое расположение патрубков с модификацией А по Т-ММ-11;

УБ – угловое расположение патрубков с модификацией Б по Т-ММ-11;

УВ – угловое расположение патрубков с модификацией В по Т-ММ-11;

Т – тройниковый корпус

Y – Y-образный корпус

О – одностороннее расположение патрубков.

5.Тонкость фильтрации, мкм:

15, 20, 40, 50, 80, 200, 500, 800, 1000, 1600, 3500, 4000, 5000 м.

6.Код исполнения присоединения к трубопроводу:

Н – ниппельное;

Ф – фланцевое с цифрой указания типа исполнения фланца по ГОСТ 33259

1 – исполнение B,

2 – исполнение Е,

3 – исполнение F,

4 – исполнение С,

5 – исполнение D,

6 – исполнение К,

7 – исполнение J,

8 – исполнение L,

9 – исполнение М,

10 – исполнение А;

М – муфтовое

П – под приварку

М/П – на входном патрубке муфтовое

на выходном – под приварку

7.Код исполнения конструкции днища

А – эллиптическое днище

без индекса – плоские днища

8.Код исполнения крепления к объекту

без индекса – в трубопровод

без дополнительного крепления

К – кронштейн

Л – лапы.

9. Код исполнения применения дополнительного оборудования:

без индекса – без дополнительного оборудования;

Б – с бобышками под датчики сигнализации перепада давления

Д – в комплекте с датчиками сигнализации перепада давления

И – крепление для теплоизоляции на обечайке корпуса

С – крышка быстросъемная

О – фильтр с электрообогревом

Р – фильтр с рубашкой обогрева(охлаждения)

Т – теплоизоляция

10. Код материального исполнения

К – сталь 12Х18Н10Т ГОСТ 5632

Е – сталь 10Х17Н13М2Т ГОСТ 5632

Е1 – сталь 03Х17Н14М3 ГОСТ 5632;

Д – сталь 20 ГОСТ 1050

Д1 – сталь 09Г2С ГОСТ 19281

11. Климатическое исполнение с категорией размещения оборудования

О, Т, У, УХЛ, категория размещения 1,2,3,4.

12. Дополнительная комплектация

ФЭ – фильтрующим элементом с указанием количества элементов:

ФЭ1 – с одним элементом;

ФЭ2 – с двумя элементами.

13. Код комплектации фильтра (возможна комбинация цифр).

По требованию заказчика фильтр может быть укомплектован:

НЕТ ЗНАЧЕНИЯ – без комплектации

1 – с ответными фланцами типа 01 по ГОСТ 33259,

1В – с ответными фланцами типа 11 по ГОСТ 33259,с дополнительным индексом материального исполнения

К – сталь 12Х18Н10Т ГОСТ 5632

Е – сталь 10Х17Н13М2Т ГОСТ 5632

Е1 – сталь 03Х17Н14М3 ГОСТ 5632

Д – сталь 20 ГОСТ 1050

Д1 – сталь 09Г2С ГОСТ 19281

Д3 – сталь 13ХФА ГОСТ 4543

2 – прокладки,

с дополнительным индексом материального исполнения:

П – паронит ПМБ ГОСТ 481

П1 – паронит ПОН ГОСТ 481;

С – термостойкая СНП ГОСТ Р 52376

С7 – по ОСТ 26.260.461

Г – из терморасширенного графита типа ТРГ ТУ 5728-004-93978201

Г1 – типа ПУТГ ТУ 5728-006-93978201

А – асбометаллическая по ОСТ 26.260.463

Р – резина ГОСТ 7338

Ф – фторопласт ГОСТ 10007).

3 – крепёж

с дополнительным индексом материального исполнения

Д – сталь 20 ГОСТ 1050

Д1 – сталь 09Г2С ГОСТ 19281

Д2 – сталь 35 ГОСТ 1050

Д3 – сталь 13ХФА ГОСТ 4543

Д4 – сталь 40Х ГОСТ 4543

Д5 – сталь 35ХМ ГОСТ 4543

К – сталь 12Х18Н10Т ГОСТ 5632

К1 – сталь 14Х17Н2 ГОСТ 5632

К3 – сталь 20Х13 ГОСТ 5632

К4 – сталь 20ХН3А ГОСТ 4543

14. Специальные требования (по требованию заказчика).

Дополнительный комплект (СИ) (1 – затворы, краны шаровые, обтюраторы; 2 – дополнительная комплектация по прокладкам;3 – дополнительная комплектация по крепежу. При одновременном заказе возможна комбинация цифр.

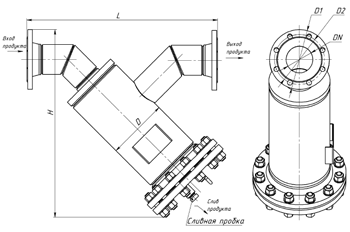

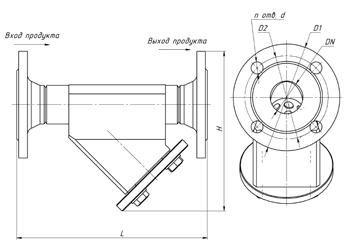

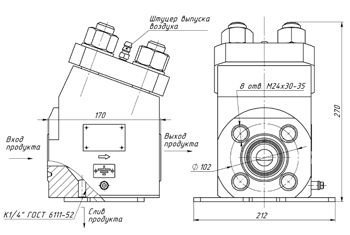

Фильтры сливные Y-образные

ФС50/16Y-200*, ФС50/40Y-200*,
 ФС80/16Y-200*, ФС80/25Y-200*
ФС25/200Y-500*-Ф7 Масса не более 33 кг


ФС100/16Y-200*, ФС125/40Y-200*, ФС150/16Y-200*,
ФС150/25Y-200*, ФС200/16Y-200*, ФС200/25Y-200*,
ФС200/63Y-200*, ФС250/25Y-200*, ФС300/16Y-200*
ФС100/25Y-200*-Ф3
Масса не более 95 кг

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе


Величина параметров
Типоразмер фильтра
Наименование
параметров
ФС50/16Y
ФС50/40YФС80/16Y
ФС80/25Y
ФС100/16Y
ФС125/40Y
ФС150/16Y
ФС150/25Y
ФС200/16Y
ФС200/25Y
ФС200/63Y
ФС250/25Y
ФС150/25Y
Номинальный диаметр, DN 50
80
100
125
150
200
250
300
Тонкость фильтрации, мкм* От 80 до 1000
Рабочее давление, МПа (кгс/см2) 1,6
(16)
4
(40)
1,6
(16)
2,5
(25)
1,6
(16)
4
(40)
1,6
(16)
2,5
(25)
1,6
(16)
2,5
(25)
6,3
(63)
2,5
(25)
1,6
(16)
Присоединительные размеры, мм, не более:

Диаметр наружный D1
160
160
195
195
215
270
280
300
335
360
405
425
460
Межцентровое расстояние D2
125
125
160
160
180
220
240
250
295
310
345
370
410
Диаметр крепежного отверстия, d
18
18
18
18
18
26
22
26
26
26
33
33
26
Количество отверстий, n
4
4
4
8
8
8
8
8
12
12
12
16
12
Габаритные размеры, мм, не более:

Длина, L
310
332
406
410
686
710
695
717
855
910
966
854
1180
Диаметр корпуса, D
-
-
-
-
219
219
219
219
325
325
330
426
470
Высота, H
240
254
310
310
675
716
703
729
926
926
1026
1090
1210
Масса, кг, не более
15
20
15
32
75
100
90
105
155
205
360
340
370
*Тонкость фильтрации обеспечивается фильтрующей сеткой с соответствующими ячейками

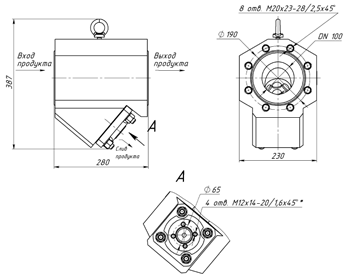

Схема построения условного обозначения фильтра сливного Y-образного

Ф – фильтр;

1. Вид фильтра:

С – сливной;
СЖ – сетчатый жидкостный
СП – проточный

2. Номинальный диаметр по ГОСТ 28338, мм:

6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 500

3. Рабочее давление по ГОСТ 356, МПа (кгс/см2):

0,1 (1,0); 1,16 (1,6); 0,25 (2,5); 0,40 (4,0); 0,63 (6,3); 1,00 (10,0);1,60 (16,0); 2,50 (25,0); 4,00 (40,0); 6,30 (63,0); 10,00 (100,0); 12,50 (125,0); 16,00 (160); 20,00 (200,0); 25,00 (250,0); 32,00 (320,0).

Обозначение рабочего давления, отличного от стандартного ряда, назначается и согласовывается при заказе фильтра.

4. Код исполнения расположения патрубков входа-выхода трубопровода или вид корпуса:

без индекса – со смещённым расположением патрубков

П – прямое (соосное) расположение патрубков

У – угловое расположение патрубка

УА – угловое расположение патрубков с модификацией А по Т-ММ-11;

УБ – угловое расположение патрубков с модификацией Б по Т-ММ-11;

УВ – угловое расположение патрубков с модификацией В по Т-ММ-11;

Т – тройниковый корпус

Y – Y-образный корпус

О – одностороннее расположение патрубков.

5.Тонкость фильтрации, мкм:

15, 20, 40, 50, 80, 200, 500, 800, 1000, 1600, 3500, 4000, 5000 м.

6.Код исполнения присоединения к трубопроводу:

Н – ниппельное;

Ф – фланцевое с цифрой указания типа исполнения фланца по ГОСТ 33259

1 – исполнение B,

2 – исполнение Е,

3 – исполнение F,

4 – исполнение С,

5 – исполнение D,

6 – исполнение К,

7 – исполнение J,

8 – исполнение L,

9 – исполнение М,

10 – исполнение А;

М – муфтовое

П – под приварку

М/П – на входном патрубке муфтовое

на выходном – под приварку

7.Код исполнения конструкции днища

А – эллиптическое днище

без индекса – плоские днища

8.Код исполнения крепления к объекту

без индекса – в трубопровод

без дополнительного крепления

К – кронштейн

Л – лапы.

9. Код исполнения применения дополнительного оборудования:

без индекса – без дополнительного оборудования;

Б – с бобышками под датчики сигнализации перепада давления

Д – в комплекте с датчиками сигнализации перепада давления

И – крепление для теплоизоляции на обечайке корпуса

С – крышка быстросъемная

О – фильтр с электрообогревом

Р – фильтр с рубашкой обогрева(охлаждения)

Т – теплоизоляция

10. Код материального исполнения

К – сталь 12Х18Н10Т ГОСТ 5632

Е – сталь 10Х17Н13М2Т ГОСТ 5632

Е1 – сталь 03Х17Н14М3 ГОСТ 5632;

Д – сталь 20 ГОСТ 1050

Д1 – сталь 09Г2С ГОСТ 19281

11. Климатическое исполнение с категорией размещения оборудования

О, Т, У, УХЛ, категория размещения 1,2,3,4.

12. Дополнительная комплектация

ФЭ – фильтрующим элементом с указанием количества элементов:

ФЭ1 – с одним элементом;

ФЭ2 – с двумя элементами.

13. Код комплектации фильтра (возможна комбинация цифр).

По требованию заказчика фильтр может быть укомплектован:

НЕТ ЗНАЧЕНИЯ – без комплектации

1 – с ответными фланцами типа 01 по ГОСТ 33259,

1В – с ответными фланцами типа 11 по ГОСТ 33259,с дополнительным индексом материального исполнения

К – сталь 12Х18Н10Т ГОСТ 5632

Е – сталь 10Х17Н13М2Т ГОСТ 5632

Е1 – сталь 03Х17Н14М3 ГОСТ 5632

Д – сталь 20 ГОСТ 1050

Д1 – сталь 09Г2С ГОСТ 19281

Д3 – сталь 13ХФА ГОСТ 4543

2 – прокладки,

с дополнительным индексом материального исполнения:

П – паронит ПМБ ГОСТ 481

П1 – паронит ПОН ГОСТ 481;

С – термостойкая СНП ГОСТ Р 52376

С7 – по ОСТ 26.260.461

Г – из терморасширенного графита типа ТРГ ТУ 5728-004-93978201

Г1 – типа ПУТГ ТУ 5728-006-93978201

А – асбометаллическая по ОСТ 26.260.463

Р – резина ГОСТ 7338

Ф – фторопласт ГОСТ 10007).

3 – крепёж

с дополнительным индексом материального исполнения

Д – сталь 20 ГОСТ 1050

Д1 – сталь 09Г2С ГОСТ 19281

Д2 – сталь 35 ГОСТ 1050

Д3 – сталь 13ХФА ГОСТ 4543

Д4 – сталь 40Х ГОСТ 4543

Д5 – сталь 35ХМ ГОСТ 4543

К – сталь 12Х18Н10Т ГОСТ 5632

К1 – сталь 14Х17Н2 ГОСТ 5632

К3 – сталь 20Х13 ГОСТ 5632

К4 – сталь 20ХН3А ГОСТ 4543

14. Специальные требования (по требованию заказчика).

Дополнительный комплект (СИ) (1 – затворы, краны шаровые, обтюраторы; 2 – дополнительная комплектация по прокладкам;3 – дополнительная комплектация по крепежу. При одновременном заказе возможна комбинация цифр.


Фильтры сетчатые проточные


Величина параметров
Типоразмер фильтра
Наименование
параметров
ФСП50/10
ФСП80/10
ФСП100/10 ФСП100/25 ФСП150/10 ФСП300/63 ФСП350/16 ФСП400/25
Номинальный диаметр, DN
50
80
100
100
150
300
350
400
Тонкость фильтрации, мкм*
От 80 до 1000
Рабочее давление, МПа (кгс/см2)
1 (10)
2,5 (25)
1 (10)
6,3 (63)
1,6 (16)
2,5 (25)
Присоединительные
размеры, мм, не более:

Диаметр наружный D1
160
195
215
230
280
530
520
610
Межцентровое расстояние D2
125
160
180
190
240
460
470
550
Диаметр крепежного отверстия, d
18
18
18
22
22
39
26
33
Количество отверстий, n
4
4
8
8
8
16
16
16
Габаритные размеры, мм, не более:

Длина, L
254
311
403
363
451
910
780
840
Диаметр корпуса, D
57
89
108
108
159
325
377
425
Высота, H
-
-
-
-
-
588
609
678
Масса, кг, не более
6
12
15
16,5
24
230
160
205
*Тонкость фильтрации обеспечивается фильтрующей сеткой с соответствующими ячейками.

Схема построения условного обозначения фильтра сетчатого проточного

ТУ 3689-020-00217633-98

Ф – фильтр;

1. Вид фильтра

С – сливной

СЖ – сетчатый жидкостный

СП – проточный

2. Номинальный диаметр по ГОСТ 28338, мм

6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 500

3. Рабочее давление по ГОСТ 356, МПа (кгс/см2)

0,1 (1,0); 1,16 (1,6); 0,25 (2,5); 0,40 (4,0); 0,63 (6,3); 1,00 (10,0); 1,60 (16,0); 2,50 (25,0); 4,00 (40,0); 6,30 (63,0); 10,00 (100,0); 12,50 (125,0); 16,00 (160); 20,00 (200,0); 25,00 (250,0); 32,00 (320,0)

Обозначение рабочего давления, отличного от стандартного ряда, назначается и согласовывается при заказе фильтра

4. Код исполнения расположения патрубков входа-выхода трубопровода или вид корпуса:

без индекса – со смещённым расположением патрубков

без индекса – со смещённым расположением патрубков

У – угловое расположение патрубка

УА – угловое расположение патрубков с модификацией А по Т-ММ-11

УБ – угловое расположение патрубков с модификацией Б по Т-ММ-11

УВ – угловое расположение патрубков с модификацией В по Т-ММ-11;

Т – тройниковый корпус;

Y – Y-образный корпус

О – одностороннее расположение патрубков

5. Тонкость фильтрации, мкм:

15, 20, 40, 50, 80, 200, 500, 800, 1000, 1600, 3500, 4000, 5000 м.

6. Код исполнения присоединения к трубопроводу:

Н – ниппельное

Ф – фланцевое с цифрой указания типа исполнения фланца по ГОСТ 33259

1 – исполнение B,

2 – исполнение Е,

3 – исполнение F,

4 – исполнение С,

5 – исполнение D,

6 – исполнение К,

7 – исполнение J,

8 – исполнение L,

9 – исполнение М,

10 – исполнение А;

М – муфтовое;

П – под приварку;

М/П – на входном патрубке муфтовое,на выходном – под приварку

7. Код исполнения конструкции днища:

А – эллиптическое днище

без индекса – плоские днища.

8. Код исполнения крепления к объекту

без индекса – в трубопровод

без дополнительного крепления

К – кронштейн;

Л – лапы.

9. Код исполнения применения дополнительного оборудования:

без индекса – без дополнительного оборудования;

Б – с бобышками под датчики сигнализации перепада давления;

Д – в комплекте с датчиками сигнализации перепада давления;

И – крепление для теплоизоляции на обечайке корпуса;

С – крышка быстросъемная;

О – фильтр с электрообогревом

Р – фильтр с рубашкой обогрева(охлаждения);

Т – теплоизоляция

10. Код материального исполнения:

К – сталь 12Х18Н10Т ГОСТ 5632;

Е – сталь 10Х17Н13М2Т ГОСТ 5632;

Е1 – сталь 03Х17Н14М3 ГОСТ 5632;

Д – сталь 20 ГОСТ 1050;

Д1 – сталь 09Г2С ГОСТ 19281.

11. Климатическое исполнение с категорией размещения оборудования:

О, Т, У, УХЛ, категория размещения 1,2,3,4.

12. Дополнительная комплектация:

ФЭ – фильтрующим элементом

с указанием количества элементов:

ФЭ1 – с одним элементом;

ФЭ2 – с двумя элементами.

13. Код комплектации фильтра (возможна комбинация цифр).

По требованию заказчика фильтр может быть укомплектован:

НЕТ ЗНАЧЕНИЯ – без комплектации;

1 – с ответными фланцами типа 01 по ГОСТ 33259,

1В – с ответными фланцами типа 11 по ГОСТ 33259,

с дополнительным индексом материального исполнения:,

К – сталь 12Х18Н10Т ГОСТ 5632;

Е – сталь 10Х17Н13М2Т ГОСТ 5632;

Е1 – сталь 03Х17Н14М3 ГОСТ 5632;

Д – сталь 20 ГОСТ 1050;

Д1 – сталь 09Г2С ГОСТ 19281;

Д3 – сталь 13ХФА ГОСТ 4543.

2 – прокладки,

с дополнительным индексом материального исполнения:

П – паронит ПМБ ГОСТ 481;

П1 – паронит ПОН ГОСТ 481;

С – термостойкая СНП ГОСТ Р 52376;

С7 – по ОСТ 26.260.461;

Г – из терморасширенного графита типа ТРГ ТУ 5728-004-93978201;

Г1 – типа ПУТГ ТУ 5728-006-93978201;

А – асбометаллическая по ОСТ 26.260.463;

Р – резина ГОСТ 7338;

Ф – фторопласт ГОСТ 10007).

3 – крепёж

с дополнительным индексом материального исполнения:

Д – сталь 20 ГОСТ 1050;

Д1 – сталь 09Г2С ГОСТ 19281;

Д2 – сталь 35 ГОСТ 1050;

Д3 – сталь 13ХФА ГОСТ 4543;

Д4 – сталь 40Х ГОСТ 4543;

Д5 – сталь 35ХМ ГОСТ 4543;

К – сталь 12Х18Н10Т ГОСТ 5632;

К1 – сталь 14Х17Н2 ГОСТ 5632;

К3 – сталь 20Х13 ГОСТ 5632;

К4 – сталь 20ХН3А ГОСТ 4543..

14. Специальные требования (по требованию заказчика).

Дополнительный комплект (СИ) (1 – затворы, краны шаровые, обтюраторы; 2 – дополнительная комплектация по прокладкам;3 – дополнительная комплектация по крепежу. При одновременном заказе возможна комбинация цифр.

ФИЛЬТРЫ СЕТЧАТЫЕ ЖИДКОСТНЫЕ

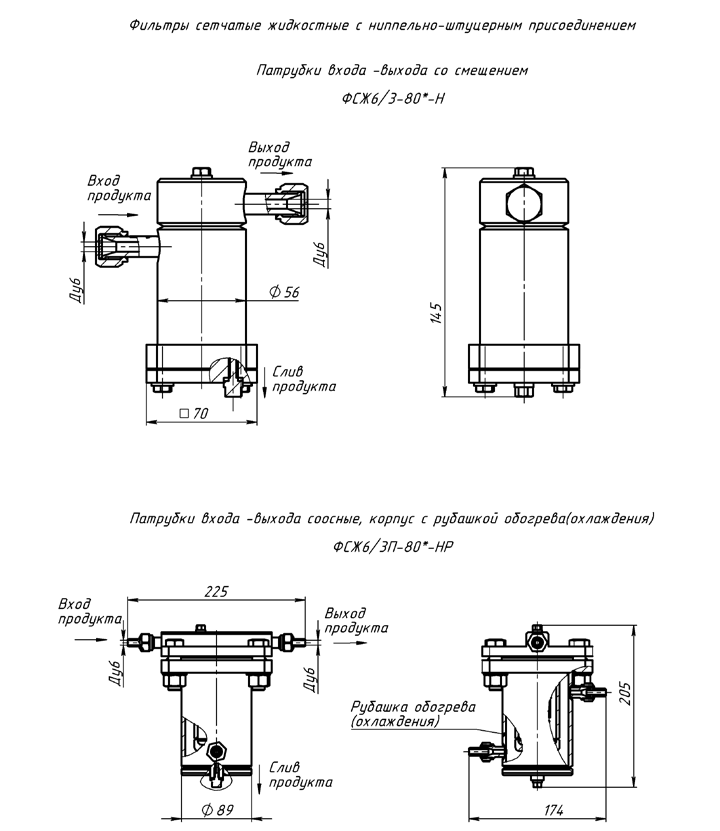

Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.


Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

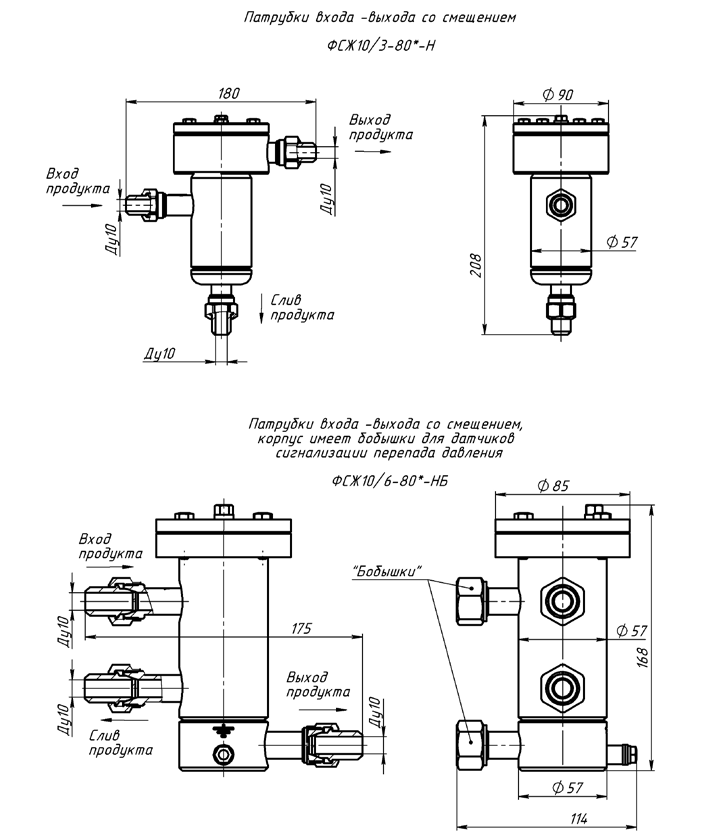

Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.


Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

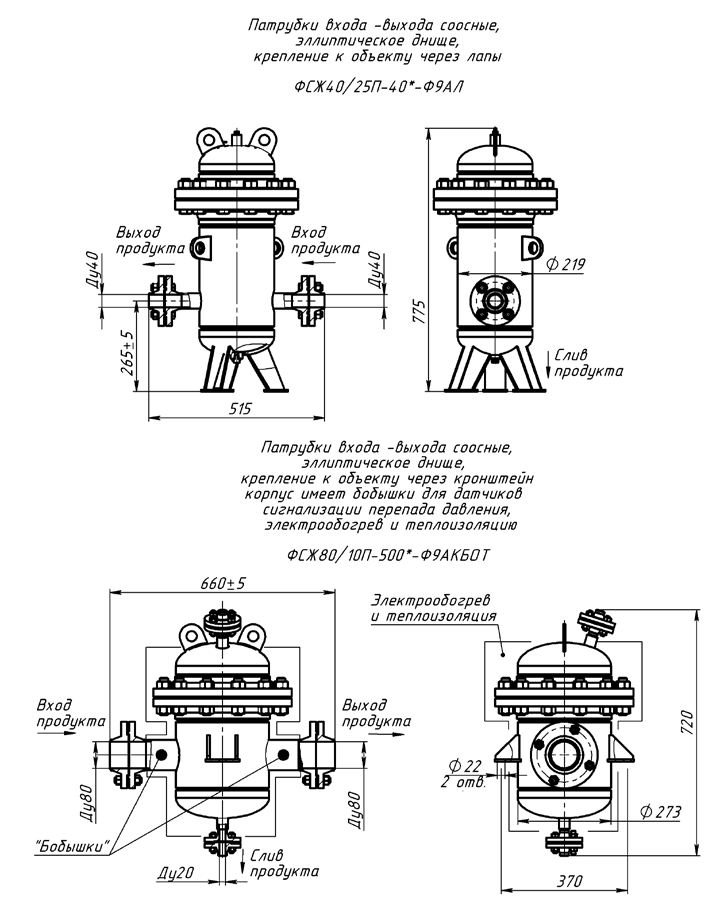

Фильтры сетчатые жидкостные с фланцевым присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.


Фильтры сетчатые жидкостные с фланцевым присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.


Фильтры сетчатые жидкостные с фланцевым присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

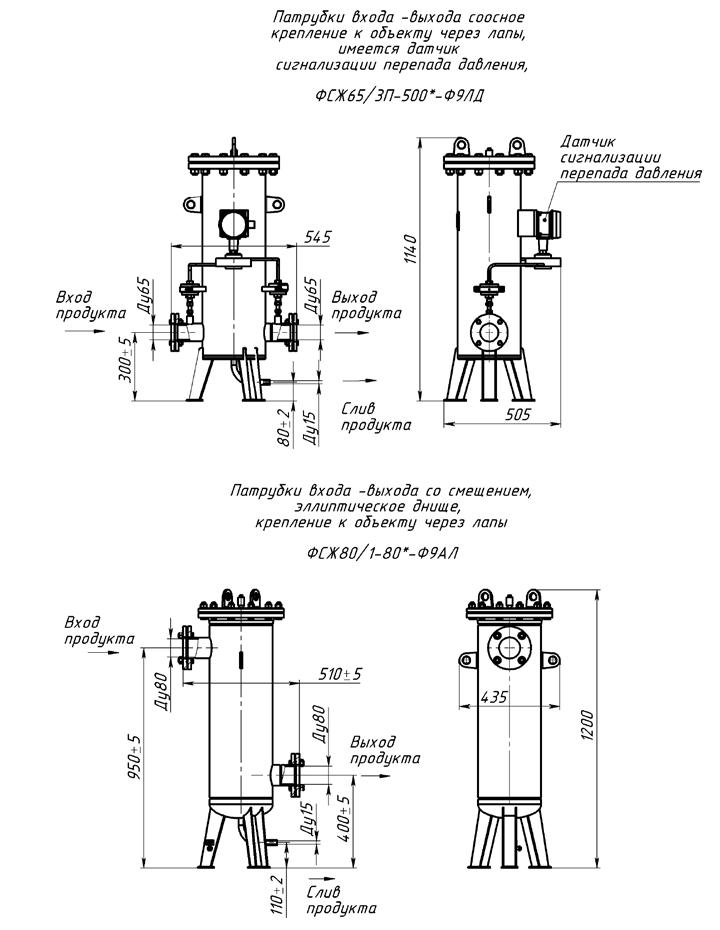

Фильтры сетчатые жидкостные с фланцевым присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

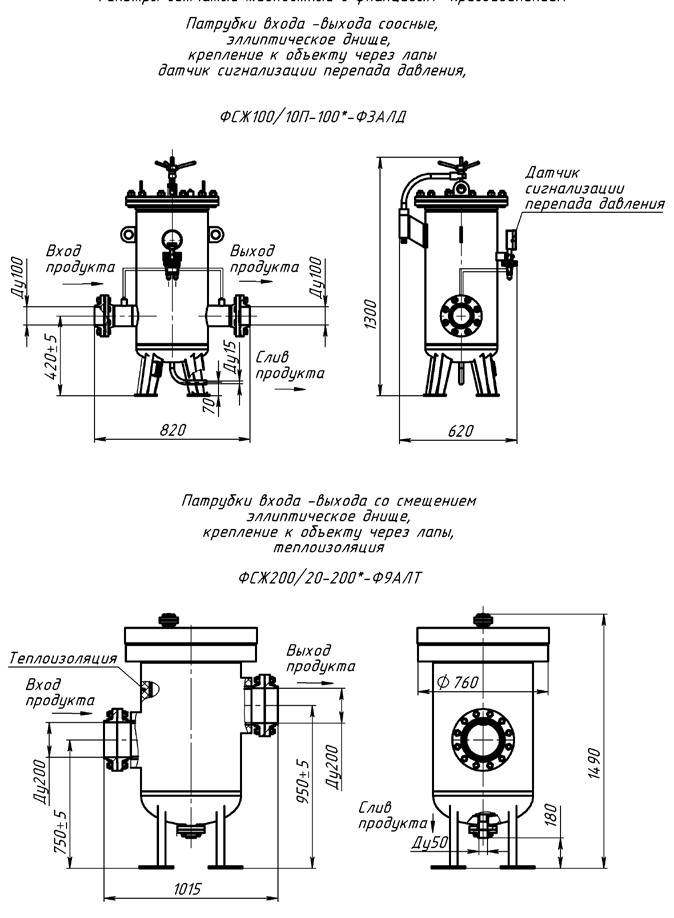

Фильтры сетчатые жидкостные с фланцевым присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

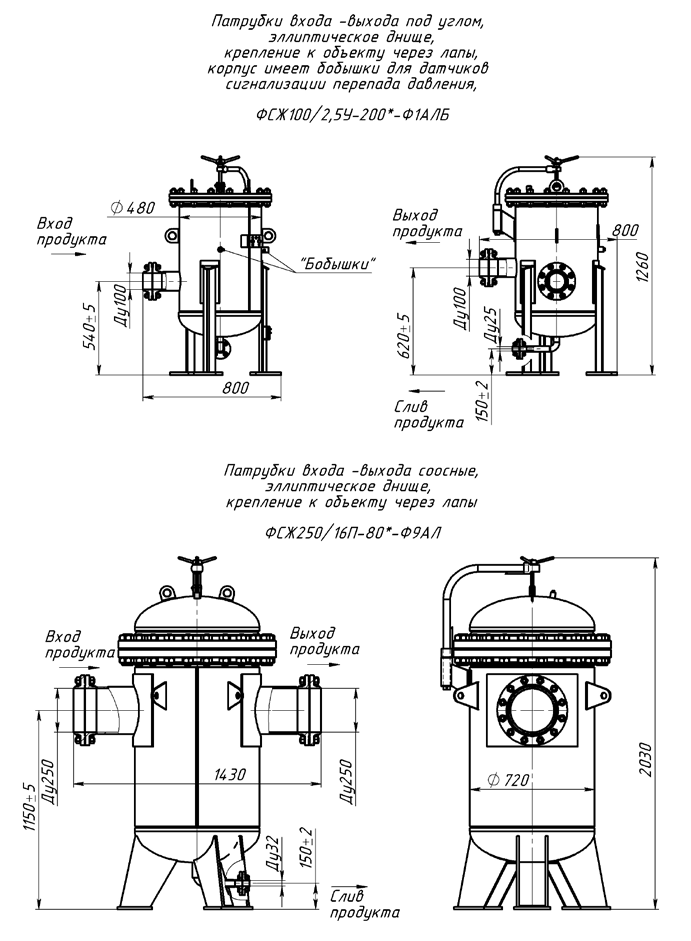

Фильтры сетчатые жидкостные с фланцевым присоединением

*Тонкость фильтрации обеспечивается сеткой и уточняется при заказе.

Схема построения условного обозначения фильтра сетчатого жидкостного

ТУ 3689-020-00217633-98

Ф – фильтр;

1. Вид фильтра:

С – сливной;

СЖ – сетчатый жидкостный;

СП – проточный.

2. Номинальный диаметр по ГОСТ 28338, мм:

6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 500.

3. Рабочее давление по ГОСТ 356, МПа (кгс/см2):

0,1 (1,0); 1,16 (1,6); 0,25 (2,5); 0,40 (4,0); 0,63 (6,3); 1,00 (10,0); 1,60 (16,0); 2,50 (25,0); 4,00 (40,0); 6,30 (63,0); 10,00 (100,0);12,50 (125,0); 16,00 (160); 20,00 (200,0); 25,00 (250,0); 32,00 (320,0).

Обозначение рабочего давления, отличного от стандартного ряда, назначается и согласовывается при заказе фильтра.

4.  Код исполнения расположения патрубков входа-выхода трубопровода или вид корпуса:

без индекса – со смещённым расположением патрубков;

П – прямое (соосное) расположение патрубков;

У – угловое расположение патрубка;

УА – угловое расположение патрубков с модификацией А по Т-ММ-11;

УБ – угловое расположение патрубков с модификацией Б по Т-ММ-11;

УВ – угловое расположение патрубков с модификацией В по Т-ММ-11;

Т – тройниковый корпус;

Y – Y-образный корпус;

О – одностороннее расположение патрубков.

5. Тонкость фильтрации, мкм:

15, 20, 40, 50, 80, 200, 500, 800, 1000, 1600, 3500, 4000, 5000 м.

6. Код исполнения присоединения к трубопроводу:

Н – ниппельное;

Ф – фланцевое с цифрой указания типа исполнения фланца по ГОСТ 33259

1 – исполнение B,

2 – исполнение Е,

3 – исполнение F,

4 – исполнение С,

5 – исполнение D,

6 – исполнение К,

7 – исполнение J,

8 – исполнение L,

9 – исполнение М,

10 – исполнение А;

М – муфтовое;

П – под приварку

М/П – на входном патрубке муфтовое,на выходном – под приварку

7. Код исполнения конструкции днища:

А – эллиптическое днище

без индекса – плоские днища

8. Код исполнения крепления к объекту:

без индекса – в трубопровод,

без дополнительного крепления;

К – кронштейн;

Л – лапы.

9. Код исполнения применения дополнительного оборудования:

без индекса – без дополнительного оборудования;

Б – с бобышками под датчики сигнализации перепада давления;

Д – в комплекте с датчиками сигнализации перепада давления;

И – крепление для теплоизоляции на обечайке корпуса;

С – крышка быстросъемная;

О – фильтр с электрообогревом;

Р – фильтр с рубашкой обогрева(охлаждения);

Т – теплоизоляция.

10. Код материального исполнения:

К – сталь 12Х18Н10Т ГОСТ 5632;

Е – сталь 10Х17Н13М2Т ГОСТ 5632;

Е1 – сталь 03Х17Н14М3 ГОСТ 5632;

Д – сталь 20 ГОСТ 1050;

Д1 – сталь 09Г2С ГОСТ 19281.

11. Климатическое исполнение с категорией размещения оборудования:

О, Т, У, УХЛ , категория размещения 1,2,3,4.

12. Дополнительная комплектация:

ФЭ – фильтрующим элементом

с указанием количества элементов:

ФЭ1 – с одним элементом;

ФЭ2 – с двумя элементами.

13. Код комплектации фильтра (возможна комбинация цифр).

По требованию заказчика фильтр может быть укомплектован:

НЕТ ЗНАЧЕНИЯ – без комплектации;

1 – с ответными фланцами типа 01 по ГОСТ 33259,

1В – с ответными фланцами типа 11 по ГОСТ 33259,

с дополнительным индексом материального исполнения:

К – сталь 12Х18Н10Т ГОСТ 5632;

Е – сталь 10Х17Н13М2Т ГОСТ 5632

Е1 – сталь 03Х17Н14М3 ГОСТ 5632;

Д – сталь 20 ГОСТ 1050;

Д1 – сталь 09Г2С ГОСТ 19281;

Д3 – сталь 13ХФА ГОСТ 4543.

2 – прокладки,

с дополнительным индексом материального исполнения:

П – паронит ПМБ ГОСТ 481;

П1 – паронит ПОН ГОСТ 481;

С – термостойкая СНП ГОСТ Р 52376;

С7 – по ОСТ 26.260.461;

Г – из терморасширенного графита типа ТРГ ТУ 5728-004-93978201;

Г1 – типа ПУТГ ТУ 5728-006-93978201;

А – асбометаллическая

А – асбометаллическая по ОСТ 26.260.463

Р – резина ГОСТ 7338;

Ф – фторопласт ГОСТ 10

3 – крепёж

с дополнительным индексом материального исполнения:

Д – сталь 20 ГОСТ 1050;

Д1 – сталь 09Г2С ГОСТ 19281;

Д2 – сталь 35 ГОСТ 1050;

Д3 – сталь 13ХФА ГОСТ 4543;

Д4 – сталь 40Х ГОСТ 4543;

Д5 – сталь 35ХМ ГОСТ 4543;

К – сталь 12Х18Н10Т ГОСТ 5632;

К1 – сталь 14Х17Н2 ГОСТ 5632;

К3 – сталь 20Х13 ГОСТ 5632;

К4 – сталь 20ХН3А ГОСТ 4543..

14. Специальные требования (по требованию заказчика).

Дополнительный комплект (СИ) (1 – затворы, краны шаровые, обтюраторы; 2 – дополнительная комплектация по прокладкам; 3 – дополнительная комплектация по крепежу. При одновременном заказе возможна комбинация цифр.


ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Фильтр сливной, номинальный диаметр DN 200, рабочее давление 16 кгс/см2, со смещенным расположением патрубков входа-выхода, тонкость фильтрации 500 мкм, под приварку, с эллиптическим днищем, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 1, со специальными требованиями заказчика:

ФС200/16-500-ПА-Д1-УХЛ1-СИ       ТУ 3689-020-00217633-98

Фильтр сливной, номинальный диаметр DN 200, рабочее давление 16 кгс/см2, тонкость фильтрации 500 мкм, со смещенным расположением патрубков входа-выхода, фланцевое соединение с трубопроводом, тип исполнения фланца М по ГОСТ 33259, с плоским днищем, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 1:

ФС200/16-500-Ф9-Д1-УХЛ1       ТУ 3689-020-00217633-98

Фильтр сливной, номинальный диаметр DN 300, рабочее давление 25 кгс/см2, с прямым (соосным)расположением патрубков входа-выхода, тонкость фильтрации 500 мкм, фланцевое соединение с трубопроводом, тип исполнения фланца F по ГОСТ 33259, с плоским днищем, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 1:

ФС300/25П-500-Ф3-Д1-УХЛ1       ТУ 3689-020-00217633-98

Фильтр сливной, номинальный диаметр DN 200, рабочее давление 16 кгс/см2, тонкость фильтрации 500 мкм, со смещенным расположением патрубков входа-выхода, фланцевое соединение с трубопроводом,тип исполнения фланца М по ГОСТ 33259, с плоским днищем, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 1, с дополнительным одним фильтрующим элементом, с ответными фланцами типа 11 по ГОСТ 33259 из стали 09Г2С, термостойкими прокладками (СНП) и крепежом из стали 14Х17Н2:

ФС200/16-500-Ф9-Д1-УХЛ1/ФЭ1-1В(Д1)2(С)3(К1)       ТУ 3689-020-00217633-98

Фильтр сливной, номинальный диаметр DN 80, рабочее давление 40 кгс/см2, Y-образный, с тонкостью фильтрации сетки 500 мкм, соединение под приварку, материал - сталь 12Х18Н10Т, климатическое исполнение О с категорией размещения 1 по ГОСТ 15150:

ФС80/40Y-500-П-К-О1       ТУ 3689-020-00217633-98

Фильтр сетчатый проточный,номинальный диаметр DN 350, рабочее давление 16 кгс/см2, тонкость фильтрации 80 мкм, тип исполнения фланца М по ГОСТ 33259, материал- сталь 09Г2С, климатическое исполнение УХЛ, категория размещения 1:

ФСП350/16-80-Ф9-Д1-УХЛ1       ТУ 3689-020-00217633-98

Фильтр сетчатый жидкостный, номинальный диаметр DN 6, максимально возможное рабочее давление 3 кгс/см2, расположение патрубков входа-выхода угловое, тонкость фильтрации 80 мкм, ниппельное соединение с трубопроводом, с плоским днищем, без дополнительного крепления к объекту, из стали 12Х18Н10Т, климатического исполнения О, категория размещения 1, с дополнительной комплектацией одним фильтрующим элементом:

ФСЖ6/3У-80-Н-К-О1/ФЭ1       ТУ 3689-020-00217633-98

Фильтр сетчатый жидкостный, номинальный диаметр DN 6, максимально возможное рабочее давление
3 кгс/см2, расположение патрубков входа-выхода прямое (соосное), тонкость фильтрации 80 мкм, ниппельное соединение с трубопроводом, с плоским днищем, без дополнительного крепления к объекту, с рубашкой обогрева (охлаждения), из стали 20, климатического исполнения У, категория размещения 1:

ФСЖ6/3П-80-НР-Д-У1       ТУ 3689-020-00217633-98

Фильтр сетчатый жидкостный, номинальный диаметр DN 25, максимально возможное рабочее давление 3 кгс/см2, расположение со смещением патрубков входа-выхода, тонкость фильтрации 200 мкм, ниппельное соединение с трубопроводом, с плоским днищем, крепление к объекту через кронштейн, с бобышками под датчики сигнализации перепада давления, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 4:

ФСЖ25/3-200-НКБ-Д1-УХЛ4       ТУ 3689-020-00217633-98

Фильтр сетчатый жидкостный, номинальный диаметр DN200, максимально возможное рабочее давление
16 кгс/см2, прямое (соосное) расположение патрубков входа-выхода , тонкость фильтрации 500 мкм, фланцевое соединение с трубопроводом, тип исполнения фланца на корпусе фильтра «М» по ГОСТ 33259, с эллиптическим днищем, крепление к объекту - лапы, в комплекте с датчиками сигнализации перепада давления, с электрообогревом, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 1, с дополнительной комплектацией тремя фильтрующими элементами, воротниковыми ответными фланцами из стали 09Г2С, прокладками СНП по ГОСТ Р 52376, крепежом из стали 09Г2С:

ФСЖ200/16П-500-Ф9АЛДО-Д1-УХЛ1/ФЭ3-1В(Д1)2(С)3(Д1)       ТУ 3689-020-00217633-98


Опросный лист высылается по заявке с электронной почты: sale@td.sapcon.ru


По вопросам закупки обращаться в отдел продаж, тел: (8452) 50-59-82, 50-59-83

Готов ответить на вопросы

Борбела Сергей Александрович

Зам. главного конструктора

Начальник КБ резервуарного оборудования

Тел.: +7 (8452) 50-60-22

neftemash@sapcon.ru



Готова ответить на вопросы

Смирнова Светлана Сергеевна

ведущий инженер конструктор

Тел.: +7 (8452) 50-60-22
neftemash@sapcon.ru
