Агрегаты электронасосные НД3М, НД3МН (0,25кВт... 0,55кВт)


Агрегаты электронасосные НД3М, НД3МН (0,25кВт... 0,55кВт)

ОКП 36 3242

агрегатАгрегаты мембранные герметичные дозировочные типа НД3М, НД3МН предназначены для объемного дозирования токсичных, грессивных, взрывоопасных, горючих и легко воспламеняющихся жидкостей с температурой от 233 К (минус 40 °С) до 353К (+80 °С) и кинематической вязкостью не более 8х10-4 м2/с, имеющих твердые неабразивные включения максимальным размером до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения материалов проточной части.  Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.

Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-78), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегаты выпускаются в климатическом исполнении У, УХЛ категории размещения 2, 3, 4 по ГОСТ 15150-69.

Пример условного обозначения агрегата с ходом 32 мм, тип гидроблока мембранный с напором на всасывании, производительностью 100 л/час, предельным давлением нагнетания 16 кгс/см2, материал проточной части сталь 12Х18Н10Т, во  взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД3М100/16КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с ходом 32 мм, тип гидроблока мембранный с напором на всасывании, производительностью 100 л/час, предельным давлением нагнетания 16 кгс/см2, материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД3МН100/16КВ-УХЛ2 ТУ3632-007-00217633-97



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 1кгс/см2 (0,1 МПа). Давление на входе мембранного агрегата не более 0,1 МПа. Давление на входе мембранного агрегата типа МН не более предельного давления нагнетания агрегата..

Напряжение питающей сети, В ~ 400, частота 50 Гц

По требованию заказчика возможно изготовление агрегатов с рубашкой охлаждения или обогрева.

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача, л

Давление нагнетания, кгс/см2

Мощность, кВт, не более

 НД3М10/160 Е(Д,К) А(В)

 НД3МН10/160 Е(Д,К) А(В)

10

160

0,25

 НД3М16/100 Е(Д,К) А(В)

 НД3МН16/100 Е(Д,К) А(В)

16

100

0,25

 НД3М25/63 Е(Д,К) А(В)

 НД3МН25/63 Е(Д,К) А(В)

25

63

0,25

 НД3М40/40 Е(Д,К) А(В)

 НД3МН40/40 Е(Д,К) А(В)

40

40

0,25

 НД3М63/25 Е(Д,К) А(В)

 НД3МН63/25 Е(Д,К) А(В)

63

25

0,25

 НД3М100/16 Е(Д,К) А(В)

 НД3МН100/16 Е(Д,К) А(В)

100

16

0,25

 НД3М160/10 Е(Д,К) А(В)

 НД3МН160/10 Е(Д,К) А(В)

160

10

0,37

 НД3М200/10 Е(Д,К) А(В)

 НД3МН200/10 Е(Д,К) А(В)

200

10

0,37

 НД3М16/250 Е(Д,К) А(В)

 НД3МН16/250 Е(Д,К) А(В)

16

250

0,55

 НД3М25/160 Е(Д,К) А(В)

 НД3МН25/160 Е(Д,К) А(В)

25

160

0,55

 НД3М40/100 Е(Д,К) А(В)

 НД3МН40/100 Е(Д,К) А(В)

40

100

0,55

 НД3М63/63 Е(Д,К) А(В)

 НД3МН63/63 Е(Д,К) А(В)

63

63

0,55

 НД3М100/40 Е(Д,К) А(В)

 НД3МН100/40 Е(Д,К) А(В)

100

40

0,55

 НД3М160/25 Е(Д,К) А(В)

 НД3МН160/25 Е(Д,К) А(В)

160

25

0,55

 НД3М250/16 Е(Д,К) А(В)

 НД3МН250/16 Е(Д,К) А(В)

250

16

0,55

 НД3М320/16 Е(Д,К) А(В)

 НД3МН320/16 Е(Д,К) А(В)

320

16

0,55

Возможно изготовление агрегатов с 2, 3 и 4 гидравлическими блоками на одном приводном механизме, с независимым ручным регулированием производительности каждого гидроблока.


Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН


Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД3М10/160

LDB / М

-

mRoy XB НД
НД1,ОР
НД2, 5Р
АНД
ДА

НД3М15/100

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М25/63

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М40/40

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М63/25

LDB / М

- mRoy XB

НД3М100/16

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М160/10

LDB / М

-

-

НД3М200/10

LDC / М

-

-

НД3М16/250

LDC / М

Novados H1

-

НД3М25/160

LDC / М

Novados H1

mRoy XB

НД3М40/100

LDC / М

Novados H1

mRoy XB

НД3М63/63

LDC / М

-

MILROYL D

НД3М100/40

LDC / М

-

MAXROY A 105,
mRoy XB

НД3М160/25

LDB / М

Novados H1

MAXROY A 105,
mRoy XB

НД3М250/16

LDB / М

Novados H1

MAXROY A 105,
mRoy XB

НД3М320/16

LDB / М

Novados H1

MAXROY A 105,
mRoy XB


Наименование агрегата

Исполнение

Габаритные размеры

Масса, кг

L

L1

L2

L3

L4

B

B1

B2

H

H1

Ду

НД3М10/160

НД3МН10/160

ЕА(В)

КА(В)

ДА(В)

492

250

50

236

118

277

253

69

400 (440)

120

6

40 (45)

НД3М16/100

НД3МН16/100

496

250

50

237

118

279

255

69

400 (440)

120

6

40 (45)

НД3М25/63

НД3МН25/63

492

249

50

247

123

277

253

69

400 (440)

120

6

40 (45)

НД3М40/40

НД3МН40/40

482

249

49

247

123

277

253

69

400 (440)

120

6

41 (46)

НД3М63/25

НД3МН63/25

494

250

50

274

144

277

253

69

400 (440)

120

6/10

35 (40)

НД3М100/16

НД3МН100/16

496

252

50

274

144

277

253

69

400 (440)

120

6/10

43 (48)

НД3М160/10

НД3МН160/10

553

270

58

310

155

316

292

69

470 (480)

120

6

60 (62)

НД3М200/10

НД3МН200/10

585

375

162

320

167

277

253

69

400 (440)

120

10/15

70 (76)

НД3М16/250

НД3МН16/250

525

250

50

293

147

316

292

69

465 (470)

120

6

56 (60)

НД3М25/160

НД3МН25/160

520

258

49

226

113

314

290

67

415 (475)

120

6

56 (62)

НД3М40/100

НД3МН40/100

524

250

48

247

123

316

292

69

448 (478)

120

6

46 (52)

НД3М63/63

НД3МН63/63

520

250

50

274

144

314

290

67

415 (475)

120

6/10

60 (65)

НД3М100/40

НД3МН100/40

526

252

50

274

144

316

290

67

415 (475)

120

6

55 (60)

НД3М160/25

НД3МН160/25

553

270

58

310

155

316

292

69

470 (480)

120

10

60 (62)

НД3М250/16

НД3МН250/16

585

375

168

304

151

316

292

69

415 (480)

120

10/15

70 (76)

НД3М320/16

НД3МН320/16

585

170

168

304

151

316

292

69

415 (480)

120

10/15

70 (76)

Примечание. Габаритные размеры агрегатов уточняются при заказе.

АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.

По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.

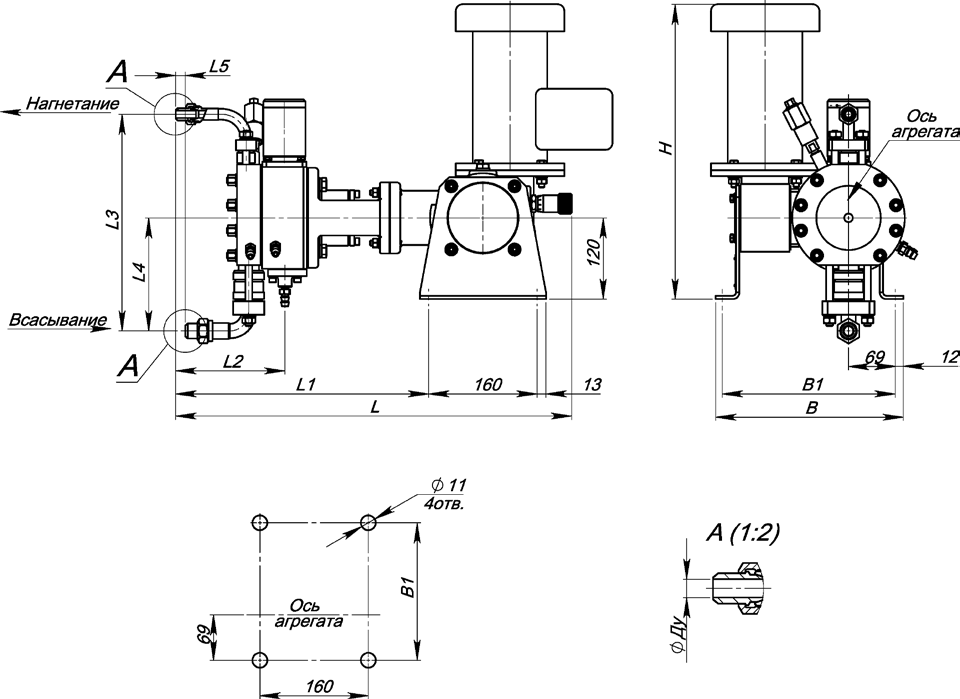

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ НД3М

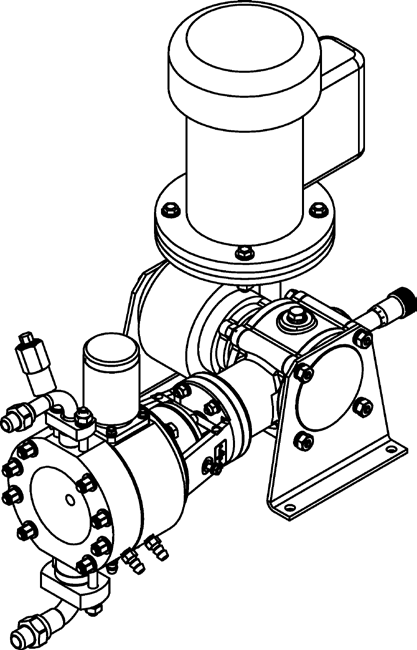

ОБЩИЙ ВИД АГРЕГАТА НД3М



Опросный лист для заказа

Готов ответить на вопросы

Горюнов Григорий Владимирович

начальник КБ насосного оборудования

Тел.: +7 (8452) 39-75-35
sale@td.sapcon.ru


Готов ответить на вопросы

Дьячков Алексей Юрьевич

главный конструктор

Тел.: +7 9378182054
sale@td.sapcon.ru
