Агрегаты электронасосные НД3М-M, НД3МН-M (0,25кВт... 0,55кВт)


Агрегаты электронасосные НД3М-M, НД3МН-M (0,25кВт... 0,55кВт)

ОКП 36 3242

агрегатАгрегаты мембранные герметичные дозировочные типа НД3М-М, НД3МН-М предназначены для объемного дозирования токсичных, агрессивных,взрывоопасных, горючих и легко воспламеняющихся жидкостей с температурой от 233 К (минус 60 °С) до 353К (+80 °С) и кинематической вязкостью не более 8х10-4 м2/с, имеющих твердые неабразивные включения максимальным размером до 0,1 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения материалов проточной части.

Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении.
Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-78), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегаты выпускаются в климатическом исполнении У, УХЛ категории размещения 2, 3, 4 по ГОСТ 15150-69.

Пример условного обозначения агрегата с ходом 32 мм, тип гидроблока мембранный с напором на всасывании, производительностью 100 л/час, предельным давлением нагнетания 16 кгс/см2, материал проточной части сталь 12Х18Н10Т, во  взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД3М100/16КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с ходом 32 мм, тип гидроблока мембранный с напором на всасывании, производительностью 100 л/час, предельным давлением нагнетания 16 кгс/см2, материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД3МН100/16КВ-УХЛ2 ТУ3632-007-00217633-97



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 1кгс/см2 (0,1 МПа). Давление на входе мембранного агрегата не более 0,1 МПа. Давление на входе мембранного агрегата типа МН не более предельного давления нагнетания агрегата..

Напряжение питающей сети, В ~ 400, частота 50 Гц

По требованию заказчика возможно изготовление агрегатов с рубашкой охлаждения или обогрева.

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача, л

Давление нагнетания, кгс/см2

Мощность, кВт, не более

 НД3М-М10/160 Е(Д,К) А(В)

 НД3МН-М10/160 Е(Д,К) А(В)

10

160

0,25

 НД3М-М16/100 Е(Д,К) А(В)

 НД3МН-М16/100 Е(Д,К) А(В)

16

100

0,25

 НД3М-М25/63 Е(Д,К) А(В)

 НД3МН-М25/63 Е(Д,К) А(В)

25

63

0,25

 НД3М-М40/40 Е(Д,К) А(В)

 НД3МН-М40/40 Е(Д,К) А(В)

40

40

0,25

 НД3М-М63/25 Е(Д,К) А(В)

 НД3МН-М63/25 Е(Д,К) А(В)

63

25

0,25

 НД3М-М100/16 Е(Д,К) А(В)

 НД3МН-М100/16 Е(Д,К) А(В)

100

16

0,25

 НД3М-М160/10 Е(Д,К) А(В)

 НД3МН-М160/10 Е(Д,К) А(В)

160

10

0,37

 НД3М-М200/10 Е(Д,К) А(В)

 НД3МН-М200/10 Е(Д,К) А(В)

200

10

0,37

 НД3М-М16/250 Е(Д,К) А(В)

 НД3МН-М16/250 Е(Д,К) А(В)

16

250

0,55

 НД3М-М25/160 Е(Д,К) А(В)

 НД3МН-М25/160 Е(Д,К) А(В)

25

160

0,55

 НД3М-М40/100 Е(Д,К) А(В)

 НД3МН-М40/100 Е(Д,К) А(В)

40

100

0,55

 НД3М-М63/63 Е(Д,К) А(В)

 НД3МН-М63/63 Е(Д,К) А(В)

63

63

0,55

 НД3М-М100/40 Е(Д,К) А(В)

 НД3МН-М100/40 Е(Д,К) А(В)

100

40

0,55

 НД3М-М160/25 Е(Д,К) А(В)

 НД3МН-М160/25 Е(Д,К) А(В)

160

25

0,55

 НД3М-М250/16 Е(Д,К) А(В)

 НД3МН-М250/16 Е(Д,К) А(В)

250

16

0,55

 НД3М-М320/16 Е(Д,К) А(В)

 НД3МН-М320/16 Е(Д,К) А(В)

320

16

0,55

Возможно изготовление агрегатов с 2, 3 и 4 гидравлическими блоками на одном приводном механизме, с независимым ручным регулированием производительности каждого гидроблока.


Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН


Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД3М-М10/160

LDB / М

-

mRoy XB НД
НД1,ОР
НД2, 5Р
АНД
ДА

НД3М-М15/100

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М-М25/63

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М-М40/40

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М-М63/25

LDB / М

- mRoy XB

НД3М-М100/16

LDB / М

-

MAXROY A 105,
mRoy XB

НД3М-М160/10

LDB / М

-

-

НД3М-М200/10

LDC / М

-

-

НД3М-М16/250

LDC / М

Novados H1

-

НД3М-М25/160

LDC / М

Novados H1

mRoy XB

НД3М-М40/100

LDC / М

Novados H1

mRoy XB

НД3М-М63/63

LDC / М

-

MILROYL D

НД3М-М100/40

LDC / М

-

MAXROY A 105,
mRoy XB

НД3М-М160/25

LDB / М

Novados H1

MAXROY A 105,
mRoy XB

НД3М-М250/16

LDB / М

Novados H1

MAXROY A 105,
mRoy XB

НД3М-М320/16

LDB / М

Novados H1

MAXROY A 105,
mRoy XB


Наименование агрегата

Исполнение

Габаритные размеры

Масса, кг

L

L1

L2

L3

L4

H

Ду

НД3М10/160

НД3МН10/160

ЕА(В)-М

КА(В)-М

ДА(В)-М

492

250

50

236

118

625 (685)

6

124 (154)

НД3М16/100

НД3МН16/100

496

250

50

237

118

625 (685)

6

124 (154)

НД3М25/63

НД3МН25/63

492

249

50

247

123

625 (685)

6

125 (155)

НД3М40/40

НД3МН40/40

482

249

49

247

123

625 (685)

6

125 (155)

НД3М63/25

НД3МН63/25

494

250

50

274

144

625 (685)

6/10

130 (160)

НД3М100/16

НД3МН100/16

496

252

50

274

144

625 (685)

6/10

130 (160)

НД3М160/10

НД3МН160/10

553

270

58

310

155

625 (685)

6

132 (162)

НД3М200/10

НД3МН200/10

585

375

162

320

167

625 (685)

10/15

132 (162)

НД3М16/250

НД3МН16/250

525

250

50

293

147

625 (685)

6

124 (154)

НД3М25/160

НД3МН25/160

520

258

49

226

113

625 (685)

6

124 (154)

НД3М40/100

НД3МН40/100

524

250

48

247

123

625 (685)

6

125 (155)

НД3М63/63

НД3МН63/63

520

250

50

274

144

625 (685)

6/10

130 (160)

НД3М100/40

НД3МН100/40

526

252

50

274

144

625 (685)

6

130 (160)

НД3М160/25

НД3МН160/25

553

270

58

310

155

625 (685)

10

132 (162)

НД3М250/16

НД3МН250/16

585

375

168

304

151

625 (685)

10/15

140 (170)

НД3М320/16

НД3МН320/16

585

170

168

304

151

625 (685)

10/15

140 (170)

Примечание. Габаритные размеры агрегатов уточняются при заказе.

АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.

По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.

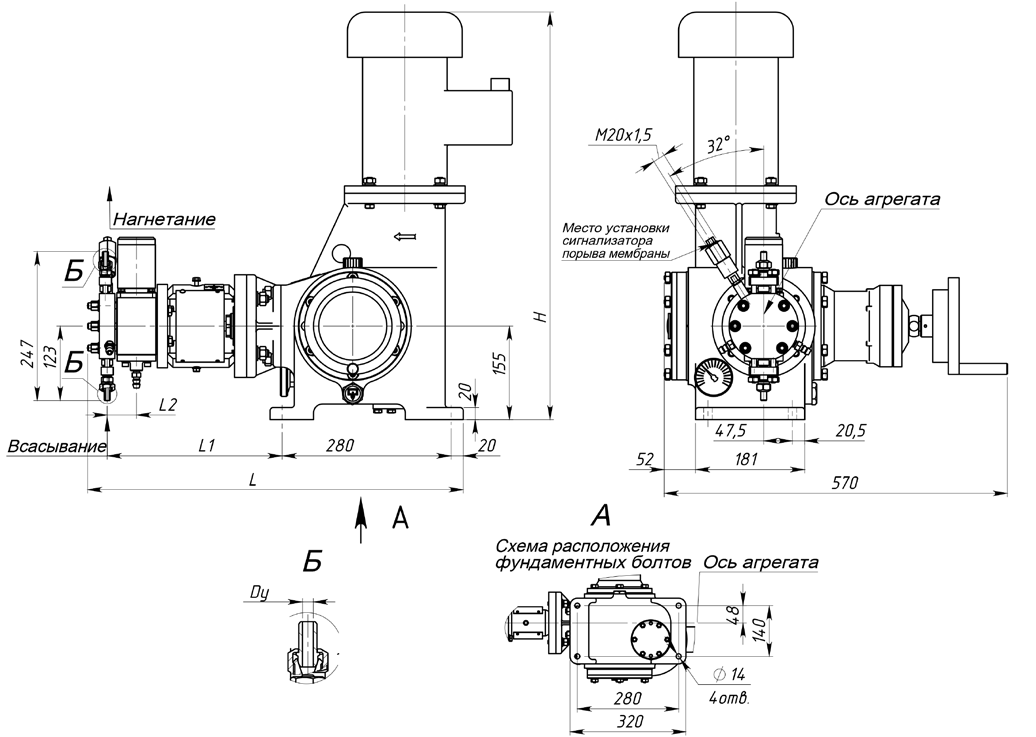

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ НД3М-М
