Агрегаты электронасосные НД4М, НД4МН (1,1кВт... 1,5кВт)


Агрегаты электронасосные НД4М, НД4МН (1,1кВт... 1,5кВт)

ОКП 36 3242

агрегат

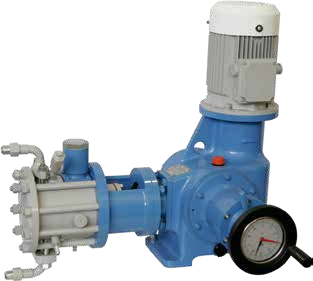

Агрегаты электронасосные НД4М, НД4МН предназначены для объемного дозирования нейтральных, токсичных, взрывоопасных, горючих и легко воспламеняющихся жидкостей I и II класса с температурой от 213К (минус 60 °С) до 353К (+80 °С) и кинематической вязкостью не более 8х10-4 м2/с (8 см2/с), имеющих твердые неабразивные вклю чения с максимальными размерами до 0,15 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения проточной части. Агрегаты изготавливаются в общепромышленном и взрывозащищенном исполнении.

Агрегат взрывозащищенного исполнения может эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегаты выпускаются в климатическом исполнении У, УХЛ категории размещения 2, 3, 4 по ГОСТ 15150-69.

Пример условного обозначения агрегата с ходом 32 мм, тип гидроблока мембранный с напором на всасывании, производительностью 100 л/час, предельным давлением нагнетания 16 кгс/см2, материал проточной части сталь 12Х18Н10Т, во  взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД3М100/16КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с ходом 40 мм, тип гидроблока мембранный , производительностью 500 л/час, предельным давлением нагнетания 40 кгс/см2, материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД4М500/40КВ-УХЛ2 ТУ3632-007-00217633-97



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 1кгс/см2 (0,1 МПа). Давление на входе мембранного агрегата не более 0,1 МПа. Давление на входе мембранного агрегата типа МН не более предельного давления нагнетания агрегата..

Напряжение питающей сети, В ~ 400, частота 50 Гц

По требованию заказчика возможно изготовление агрегатов с рубашкой охлаждения или обогрева.

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м

1

*Конкретная конфигурация и размеры оговариваются при заказе.

Возможна поставка агрегатов с механизмом дистанционного управления (МЭМ или преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача,л/ч

Давление нагнетания кгс/см2

Габариты, мм

Масса,кг

L

L1

L2

L3

L4

H

H1

A

B

НД4М100/160Е(К,Д)А

НД4МН100/160Е(К,Д)А

100

160

630*

277*

0*

332

166

645

11*

11

11

140

НД4М100/160Е(К,Д)В

НД4МН100/160Е(К,Д)В

685

170

НД4М200/100Е(К,Д)А

НД4МН200/100Е(К,Д)А

200

100

700

400

4

354

202

645

47

15

15

175

НД4М200/100Е(К,Д)В

НД4МН200/100Е(К,Д)В

685

205

НД4М320/63Е(К,Д)А

НД4МН320/63Е(К,Д)А

320

63

700

400

4

354

202

645

47

15

15

175

НД4М320/63Е(К,Д)В

НД4МН320/63Е(К,Д)В

685

205

НД4М500/40Е(К,Д)А

НД4МН500/40Е(К,Д)А

500

40

732

400

6

354

202

645

47

15

15

140

НД4М500/40Е(К,Д)В

НД4МН500/40Е(К,Д)В

685

170

НД4М800/25Е(К,Д)А

НД4МН800/25Е(К,Д)А

800

25

774

445

7

493

270

625

140

25

25

200

НД4М800/25Е(К,Д)В

НД4МН800/25Е(К,Д)В

685

210

НД4М1250/16Е(К,Д)А

НД4МН1250/16Е(К,Д)А

1250

16

790

460

27

500

268

645

137

25

25

200

НД4М1250/16Е(К,Д)В

НД4МН1250/16Е(К,Д)В

685

230

НД4М2000/10Е(К,Д)А

НД4МН2000/16Е(К,Д)А

2000

10

806

485

33

580

296

645

170

25

32

190

НД4М2000/10Е(К,Д)В

НД4МН2000/16Е(К,Д)В

685

220

НД4М2500/5Е(К,Д)А

НД4МН2500/5Е(К,Д)А

2500

5

877

515

31

578

293

645

139

25

32

220

НД4М2500/5Е(К,Д)В

НД4МН2500/5Е(К,Д)В

685

250

Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН


Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД4М100/160

LDD / М

Novados H2

- НД
НД1,ОР
НД2, 5Р
АНД
ДА

НД4M160/100

LDD / М

Novados H2

-

НД4М200/100

LDD / М

Novados H2

MAXROY A 105

НД4М320/63

LDD / М

Novados H2

MAXROY A 105

НД4М400/60

LDD / М

- MAXROY A 105

НД4М500/40

LDD / М

Novados H1, Novados H2

PRIMEROY K

НД4М800/25

LDD / М

Novados H1, Novados H2

MAXROY В 145, PRIMEROY K

НД4М1000/10

LDD / М

Novados H2

MAXROY В 145

НД4М1250/16

LDD / М

-

MAXROY В 145, PRIMEROY K

НД4М2000/10

LDD / М

-

PRIMEROY K

НД4М2500/5

LDD / М

-

PRIMEROY K



АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.

По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.


Опросный лист для заказа

Готов ответить на вопросы

Горюнов Григорий Владимирович

начальник КБ насосного оборудования

Тел.: +7 (8452) 39-75-35
sale@td.sapcon.ru


Готов ответить на вопросы

Дьячков Алексей Юрьевич

главный конструктор

Тел.: +7 9378182054
sale@td.sapcon.ru
