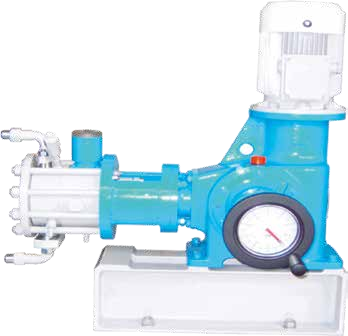

Агрегаты электронасосные НД6М, НД6МН (3,0; 4,0; 5,5кВт)


Агрегаты электронасосные НД6М, НД6МН (3,0; 4,0; 5,5кВт)

ОКП 36 3242

агрегат

Агрегаты электронасосные НД5М, НД6М, НД5МН, НД6МН предназначены для объемного дозирования нейтральных, токсичных, взрывоопасных, горючих и легковоспламеняющихся жидкостей I и II класса с температурой от 213К (минус 60 °С) до 353К (+80 °С) и кинематической вязкостью не более 8х10 -4  м 2 /с (8 см 2 /с), имеющих твердые неабразивные включения максимальным размером до 0,15 мм, максимальная массовая концентрация которых не превышает 0,2%, не вызывающих химического разрушения проточной части.

Агрегаты изготавливаются в общепромышленном и взрывозащищенном исполнении. Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95), ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей. Агрегаты изготавливаются в климатическом исполнении У и УХЛ, категорией размещения 1, 2, 3, 4 по ГОСТ15150-69.

Пример условного обозначения агрегата с одним гидроблоком, с ходом 60 мм, тип гидроблока мембранный, производительностью 500 л/час, предельным давлением нагнетания 100 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД6М500/100КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с одним гидроблоком, с ходом 60 мм, тип гид­роблока мембранный с напором на всасывании, производительностью 500 л/час, предельным давлением нагнетания 100 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД6МН500/100КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с двумя гидроблоками, с ходом 60 мм, тип гид­роблока мембранный с напором на всасывании, производительностью каждого гидроблока 500 л/час, предельным давлением нагнетания 100 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
2НД6МН500/100КВ-УХЛ2 ТУ3632-007-00217633-97



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе d агрегат должна быть не менее 1кгс/см2 (0,1 МПа). Давление на входе мембранного агрегата не более 0,1 МПа. Давление на входе мембранного агрегата типа МН не более предельного давления нагнетания агрегата..

Напряжение питающей сети, В ~ 400, частота 50 Гц

По требованию заказчика возможно изготовление агрегатов с рубашкой охлаждения или обогрева.

Наименование параметров

Значение параметра

Допускаемая вакуумметрическая высота всасывания, м, не более

1

Возможна поставка агрегатов с механизмом дистанционного управления (МЭМ или преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача,л/ч

Давление нагнетания, кгс/см2

Мощность, кВт,не более

Масса, кг

НД6М300/100 Е(Д,К) В(А) НД6МН300/100 Е(Д,К) В(А) 300
160
4
285
2НД6М300/100 Е(Д,К) В(А) 2НД6МН300/100 Е(Д,К) В(А)
2х300
160
5,5
505
4НД6М300/100 Е(Д,К) В(А) 4НД6МН300/100 Е(Д,К) В(А)
4х300
160
11
970
6НД6М300/100 Е(Д,К) В(А) 6НД6МН300/100 Е(Д,К) В(А)
6х300
160
18,5
1400
НД6М500/100 Е(Д,К) В(А) НД6МН500/100 Е(Д,К) В(А)
500
100
4
285
2НД6М500/100 Е(Д,К) В(А) 2НД6МН500/100 Е(Д,К) В(А)
2х500
100
5,5
505
4НД6М500/100 Е(Д,К) В(А) 4НД6МН500/100 Е(Д,К) В(А)
4х500
100
11
970
6НД6М500/100 Е(Д,К) В(А) 6НД6МН500/100 Е(Д,К) В(А)
6х500
100
18,5
1400
НД6М800/63 Е(Д,К) В(А) НД6МН800/63 Е(Д,К) В(А)
800
63
4
325
2НД6М800/63 Е(Д,К) В(А) 2НД6МН800/63 Е(Д,К) В(А)
2х800
63
5,5
525
4НД6М800/63 Е(Д,К) В(А) 4НД6МН800/63 Е(Д,К) В(А)
4х800
63
11
1050
6НД6М800/63 Е(Д,К) В(А) 6НД6МН800/63 Е(Д,К) В(А)
6х800
63
18,5
1580
НД6М1250/40 Е(Д,К) В(А) НД6МН1250/40 Е(Д,К) В(А)
1250
40
4
325
2НД6М1250/40 Е(Д,К) В(А) 2НД6МН1250/40 Е(Д,К) В(А)
2х1250
40
5,5
525
4НД6М1250/40 Е(Д,К) В(А) 4НД6МН1250/40 Е(Д,К) В(А)
4х1250
40
11
1050
6НД6М1250/40 Е(Д,К) В(А) 6НД6МН1250/40 Е(Д,К) В(А)
6х1250
40
18,5
1580
НД6М2000/25 Е(Д,К) В(А) НД6МН2000/25 Е(Д,К) В(А)
2000
25
4
330
2НД6М2000/25 Е(Д,К) В(А) 2НД6МН2000/25 Е(Д,К) В(А)
2х2000
25
5,5
540
4НД6М2000/25 Е(Д,К) В(А) 4НД6МН2000/25 Е(Д,К) В(А)
4х2000
25
11
1050
6НД6М2000/25 Е(Д,К) В(А) 6НД6МН2000/25 Е(Д,К) В(А)
6х2000
25
18,5
1580
НД6М2500/20 Е(Д,К) В(А) НД6МН2500/20 Е(Д,К) В(А)
2500
20
4
330
2НД6М2500/20 Е(Д,К) В(А) 2НД6МН2500/20 Е(Д,К) В(А)
2х2500
20
5,5
540
4НД6М2500/20 Е(Д,К) В(А) 4НД6МН2500/20 Е(Д,К) В(А)
4х2500
20
11
1050
6НД6М2500/20 Е(Д,К) В(А) 6НД6МН2500/20 Е(Д,К) В(А)
6х2500
20
18,5
1580
НД6М3200/16 Е(Д,К) В(А) НД6МН3200/16 Е(Д,К) В(А)
3200
16
4
330
2НД6М3200/16 Е(Д,К) В(А) 2НД6МН3200/16 Е(Д,К) В(А)
2х3200
16
5,5
540
4НД6М3200/16 Е(Д,К) В(А) 4НД6МН3200/16 Е(Д,К) В(А)
4х3200
16
11
1050
6НД6М3200/16 Е(Д,К) В(А) 6НД6МН3200/16 Е(Д,К) В(А)
6х3200
16
18,5
1580
НД6М4000/10 Е(Д,К) В(А) НД6МН4000/10 Е(Д,К) В(А)
4000
10
4
330
2НД6М4000/10 Е(Д,К) В(А) 2НД6МН4000/10 Е(Д,К) В(А)
2х4000
10
5,5
540
4НД6М4000/10 Е(Д,К) В(А) 4НД6МН4000/10 Е(Д,К) В(А)
4х4000
10
11
1050
6НД6М4000/10 Е(Д,К) В(А) 6НД6МН4000/10 Е(Д,К) В(А)
6х4000
10
18,5
1580


Наименование
агрегата

Габариты, мм

L

L1

L2

L3

L4

L5

Ду1

Ду2

H

H1

B

B1

b

b1

b2

НД6М300/160Е(К,Д)А НД6МН300/160Е(К,Д)А
827
430
4
355
203

15
15
790
39





НД6М300/160Е(К,Д)В НД6МН300/160Е(К,Д)В
830
НД6М500/100Е(К,Д)А НД6МН500/100Е(К,Д)А
835
438
4
355
203

15
15
790
39





НД6М500/100Е(К,Д)В НД6МН500/100Е(К,Д)В
830
НД6М800/63Е(К,Д)А НД6МН800/63Е(К,Д)А
906
509
27
503
268

15
25
790
104





НД6М800/63Е(К,Д)В НД6МН800/63Е(К,Д)В
830
НД6М1250/40Е(К,Д)А НД6МН1250/40Е(К,Д)А
920
524
29
505
270

15
25
762
116





НД6М1250/40Е(К,Д)В НД6МН1250/40Е(К,Д)В
796
НД6М2000/25Е(К,Д)А НД6МН2000/25Е(К,Д)А
948
552
32
582
296

25
32
762
146




НД6М2000/25Е(К,Д)В НД6МН2000/25Е(К,Д)В
796
НД6М2500/20Е(К,Д)А НД6МН2500/20Е(К,Д)А
948
552
32
582
296

25
32
762
146





НД6М2500/20Е(К,Д)В НД6МН2500/20Е(К,Д)В
796
НД6М4000/10Е(К,Д)А НД6МН4000/10Е(К,Д)А
950
550
3
664
337

32
40
790
215





НД6М4000/10Е(К,Д)В НД6МН4000/10Е(К,Д)В

2НД6М300/160Е(К,Д)А 2НД6МН300/160Е(К,Д)А
1400
350
4
335
203
396
15
15
970

700
600
420
380
151
2НД6М300/160Е(К,Д)В 2НД6МН300/160Е(К,Д)В
995
2НД6М500/100Е(К,Д)А 2НД6МН500/100Е(К,Д)А
1416
358
4
355
203
346
15
15
925

700
600
420
380
151
2НД6М500/100Е(К,Д)В 2НД6МН500/100Е(К,Д)В
965
2НД6М800/63Е(К,Д)А 2НД6МН300/63Е(К,Д)А
1558
429
27
503
268
346
15
25
925

700
600
420
380
151
2НД6М800/63Е(К,Д)В 2НД6МН800/63Е(К,Д)В
965
2НД6М1250/40Е(К,Д)А 2НД6МН1250/40Е(К,Д)А
1592
446
29
505
270
346
15
25
970

700
600
420
380
61
2НД6М1250/40Е(К,Д)В 2НД6МН1250/40Е(К,Д)В
995
2НД6М2000/25Е(К,Д)А 2НД6МН2000/25Е(К,Д)А
1636
468
31
578
293
440
25
32
1065

1100
800
320
240
61
2НД6М2000/25Е(К,Д)В 2НД6МН2000/25Е(К,Д)В
1090
2НД6М2500/20Е(К,Д)А 2НД6МН2500/20Е(К,Д)А
1645
272
33
580
296
445
25
32
1065

1100
800
320
240
61
2НД6М2500/20Е(К,Д)В 2НД6МН2500/20Е(К,Д)В
1090
2НД6М4000/10Е(К,Д)А 2НД6МН4000/10Е(К,Д)А
1578
240
3
664
337
445
32
40
1130

1100
800
320
240
61
2НД6М4000/10Е(К,Д)В 2НД6МН4000/10Е(К,Д)В

1070

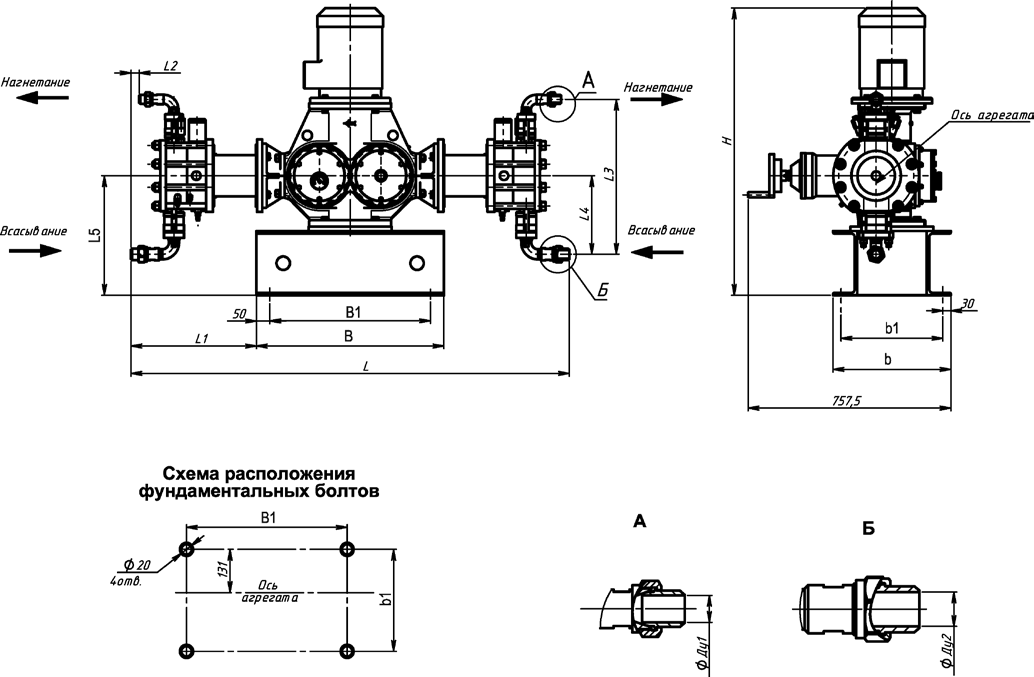

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ 2НД6М

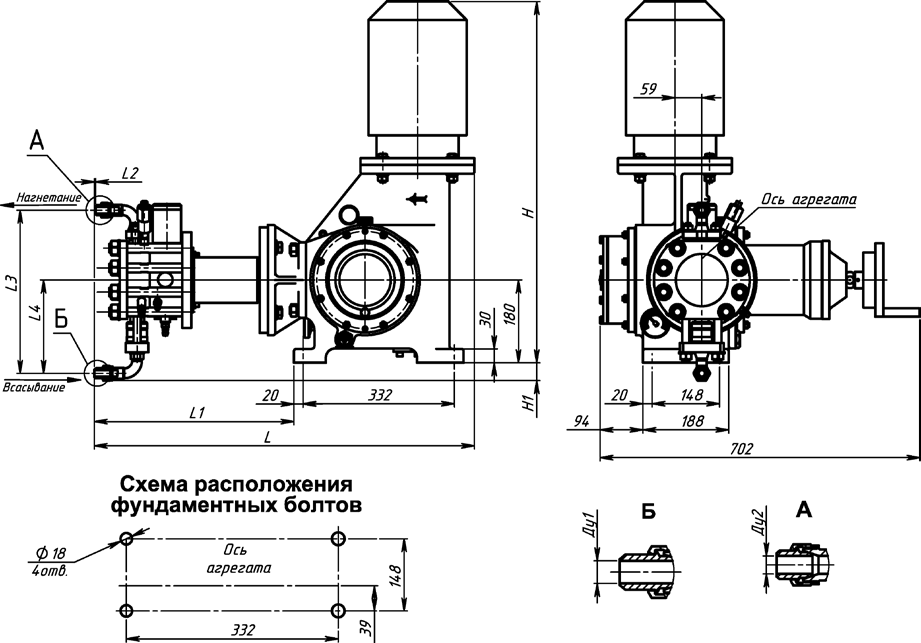

ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ НД6М


ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ 2НД6М


ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТОВ НД6М





Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН


Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД6М160/250
LDE / М
Novados H2, Novados H3

НД
НД1,ОР
НД2, 5Р
АНД
ДА
НД6M300/160
LDE / М
Novados H3
PRIMEROYAL L
НД6М500/100
LDE / М
Novados H3
PRIMEROY L, PRIMEROYAL L
НД6М800/63
LDE / М
Novados H3
PRIMEROY L, PRIMEROYAL L
НД6М1250/40
LDE / М
Novados H3
PRIMEROYAL L
НД6М2000/25
LDE / K
Novados H2, Novados H3
PRIMEROYAL L
НД6М2000/25
LDE / М
Novados H3
PRIMEROY L, PRIMEROYAL L
НД6М2500/20
LDE / K
Novados H3
PRIMEROY L,PRIMEROYAL L
НД6М3200/16
LDE / K

MAXROY B 145, PRIMEROY K
НД6М4000/10
LDE / М

PRIMEROY L
2НД6М160/250
LDE / М
Novados H4
PRIMEROYAL N
2НД6М300/160
LDE / М
Novados H4
PRIMEROYAL N
2НД6М500/100
LDE / М
Novados H4
PRIMEROYAL N
2НД6М800/63
LDE / М
Novados H4
PRIMEROYAL N
2НД6М1250/40
LDE / М
Novados H4
PRIMEROYAL N
2НД6М2000/25
LDE / М
Novados H4
PRIMEROYAL N
2НД6М2500/20
LDE / K
Novados H4
PRIMEROYAL N
2НД6М3200/16
LDE / K
Novados H4
PRIMEROYAL N
2НД6М4000/10
LDE / М
Novados H4
PRIMEROYAL N



АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.

По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.
