Агрегаты электронасосные НД8М, НД8МН (7,5- 11кВт)


Агрегаты электронасосные НД8М, НД8МН (7,5- 11кВт)

ОКП 36 3242

агрегат

Агрегаты электронасосные (мембранные дозировочные) типа НД8М, НД8МН (далее по тексту агрегаты) предназначены для перекачивания нейтральных, агрессивных, токсичных, взрывоопасных, горючих и легковоспламеняющихся, жидкостей с температурой от 213 до 353К (минус 60 °С до +80 °С) и кинематической вязкостью не более 8х10-4 м2/с, имеющих твердые неабразивные включения максимальным размером до 0,2 мм, максимальная массовая концентрация которых не превышает 0,5%, не вызывающих химического разрушения материалов проточной части

Агрегаты выпускаются в климатическом исполнении У, УХЛ, категория размещения 1, 2, 3, 4 по ГОСТ 15150-69.
Агрегаты изготавливаются во взрывозащищенном и общепромышленном исполнении. Агрегаты взрывозащищенного исполнения могут эксплуатироваться во взрывоопасных и пожароопасных зонах, помещениях и наружных установках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с емпературной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95),ГОСТ Р 51330.11-99 (МЭК 60079-12-96), ГОСТ Р 51330.13-99 (МЭК 60079-14-96), ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Агрегаты общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей. Агрегаты электронасосные НД8МНВ с выносной камерой предназначены для перекачивания жидкостей с температурой более 80 °С.

Пример условного обозначения агрегата с одним гидроблоком, с ходом 80 мм, тип гидроблока мембранный, производительностью 1250 л/час, предельным давлением нагнетания 80 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД8М1250/80КВ-УХЛ2 ТУ3632-007-00217633-97

Пример условного обозначения агрегата с ходом 80 мм, тип гидроблока мембранный с напором на всасывании, производительностью 1250 л/час, предельным давлением нагнетания 80 кгс/см 2 , материал проточной части сталь 12Х18Н10Т, во взрывозащищенном исполнении 1ExdIIBT4, IP54, категорией размещения УХЛ2.
НД8МН1250/80КВ-УХЛ2 ТУ3632-007-00217633-97




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Напряжение питающей сети, В ~ 400, частота 50 Гц.

*Конкретная конфигурация и размеры оговариваются при заказе. Возможна поставка агрегатов с механизмом дистанционного управления (преобразователь частоты), вышлите заполненный опросный лист


Наименование параметров

Значение параметра

Допускаемая вакууметрическая высота всасывания, м, не более

1

Возможна поставка агрегатов с механизмом дистанционного управления (МЭМ или преобразователь частоты), вышлите заполненный опросный лист.

Обозначение агрегата

Подача,л/ч

Давление нагнетания, кгс/см2

Мощность, кВт,не более

Масса, кг

НД8М600/160 К(Д,Е) В(А) НД8МН600/160 К(Д,Е) В(А)
600
100
7,5
400
НД8М1250/80 К(Д,Е) В(А) НД8МН1250/80 К(Д,Е) В(А)
1250
80
7,5
400
НД8М1600/63 К(Д,Е) В(А) НД8МН1600/63 К(Д,Е) В(А)
1600
63
7,5
440
НД8М2500/40 К(Д,Е) В(А) НД8МН2500/40 К(Д,Е) В(А)
2500
40
7,5
480
НД8М3000/25 К(Д,Е) В(А) НД8МН3000/25 К(Д,Е) В(А)
3000
25
7,5
490
НД8М3200/63 К(Д,Е) В(А) НД8МН3200/63 К(Д,Е) В(А)
3200
63
11
550

ОБЩИЙ ВИД АГРЕГАТА НД8М

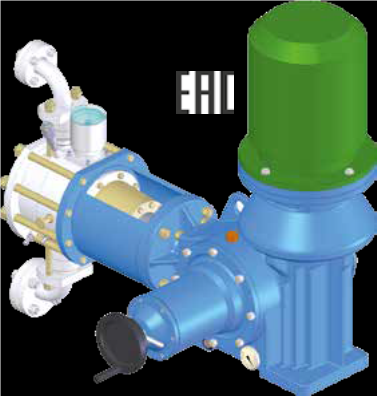

Общий вид агрегата НД8МОбщий вид агрегата НД8М с двойным гидроблоком

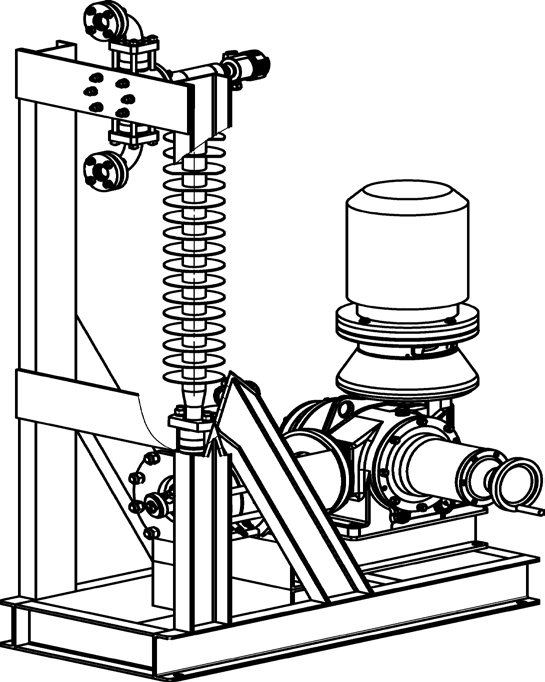

ОБЩИЙ ВИД АГРЕГАТА НД8МВ (с выносной камерой)

Таблицы соответствия технических характеристик агрегатов зарубежных фирм-производителей насосов продукции АО «НЕФТЕМАШ»-САПКОН


Агрегат электронасосный дозировочный АО «НЕФТЕМАШ-САПКОН»

Возможная марка заменяемого агрегата
зарубежной фирмы производителя

Отечеств
произ-ли

Lewa

Bran+Luebbe

Milton Roy

НД8М600/160
LDF / М
Novados H4
PRIMEROYAL N
НД
НД1,ОР
НД2, 5Р
АНД
ДА
НД4M1250/80
LDF / М
Novados H4
PRIMEROYAL N
НД4М1600/63
LDF / М
Novados H4
PRIMEROYAL N
НД4М2500/40
LDF / М
Novados H4
PRIMEROYAL N
НД4М3200/63
LDF / М
Novados H4
PRIMEROYAL P



АО «НЕФТЕМАШ»-САПКОН предлагает поставку не только агрегата, но и изготовление установки в комплекте: выбранный Вами насосный агрегат, фильтр для очистки жидкости, гаситель пульсации, предохранительный клапан, сигнализаторы давления, трубопроводная обвязка, соединительная коробка, жесткая рама и предохранительный клапан, настроенный на номинальное давление, емкость для химреагентов и др. устройств.

По мнению специалистов интегрированных нефтяных компаний, поставка комплектного оборудования сокращает сроки ввода объектов, снижает затраты по монтажу.
