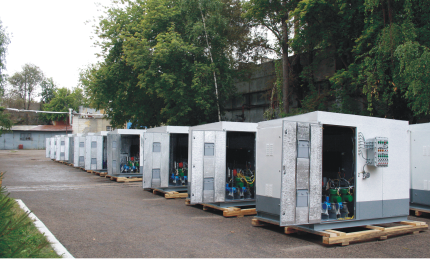

Установки электронасосные дозировочные УНД11М, УНД11П


Установки электронасосные дозировочные УНД11М, УНД11П

ОКП 36 3242und11m

Установки электронасосные дозировочные УНД1М предназначены для объёмного дозирования токсичных, агрессивных, взрывоопасных, горючих и легковоспламеняющихся жидкостей с температурой от 233К до 353К (от минус 60 °С до +80 °С), кинематической вязкостью не более  8х10–4   м2/ с., и не вызывающих химического разрушения материалов проточной части из сталей 10Х17Н13М2Т, 12Х18Н9Т ГОСТ5632-72 (метанол), стали 20 ГОСТ1050-88 (метанольная вода и др.), стали 09Г2С ГОСТ 19281-89.

Установки производятся в общепромышленном и взрывозащищённом исполнениях.

Установка во взрывозащищенном исполнении может эксплуатироваться во взрыво-пожароопасных зонах, помещениях и на открытых площадках, где возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к классу 1, 2, категории взрывоопасной смеси IIB, с температурной группой Т1, Т2, Т3, Т4 по ГОСТ Р 51330.9-99 (МЭК 60079-10-95),
ГОСТ Р 51330.11-99 (МЭК 60079-12-96),
ГОСТ Р 51330.13-99 (МЭК 60079-14-96),
ГОСТ Р 51330.5-99 (МЭК 60079-4-75).
ГОСТ Р 51330.9-99 (МЭК 60079-10-95),
ГОСТ Р 51330.11-99 (МЭК 60079-12-96),
ГОСТ Р 51330.13-99 (МЭК 60079-14-96),
ГОСТ Р 51330.5-99 (МЭК 60079-4-75).

Возможно климатическое исполнение установок У, УХЛ, категории размещения 1, 2, 3, 4 по ГОСТ 15150-69.

Пример условного обозначения при заказе:.

УНД11М500/100КВ-31-У2, ТУ 3632-007-00217633-97

смотрите стр. 3-4

Разница между давлением нагнетания и давлением на входе агрегата должна быть не менее 0,1 МПа (1кгс/см2). Давление на входе не более 0,1МПа (1кгс/см2).

Напряжение питающей сети, В ~ 400, частота 50 Гц.

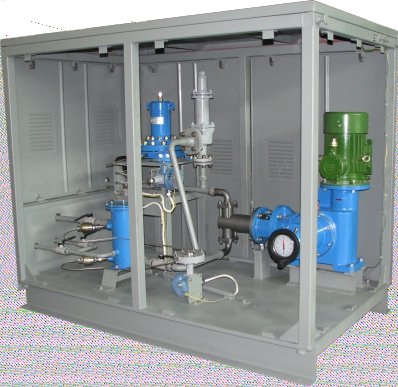

Установки состоят из агрегата, фильтра сетчатого, компенсатора гидропульсаций, рамы, обвязок, коробки соединительной, сигнализаторов порыва мембраны, сигнализаторов засоренности фильтра.

По техническому заданию установки могут комплектоваться механизмами и системами дистанционного управления подачи жидкости, защитными кожухами, другой комплектацией, с другой производительностью и давлением (согласно заполненному опросному листу).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Установки УНД11М (3,0; 4,0; 5,5кВт)


Обозначение типоразмера

Исполнение по материалу проточной части агрегата и по типу двигателя

Подача,л/ч

Давление,кгс/см2

Потребляемая мощность, кВт,

H,мм

d1,мм

d2,мм

Масса, кг, не более

УНД11М600/160

ЕВ, ДВ, КВ

600

160

5,5

768

25

15

900

ЕА, ДА, КА

25

15

875

УНД11М1000/100

ЕВ, ДВ, КВ

1000

100

5,5

768

25

15

900

ЕА, ДА, КА

25

15

875

УНД11М300/160

ЕВ, ДВ, КВ

300

160

4

652

25

15

675

ЕА, ДА, КА

25

15

645

УНД11М500/100

ЕВ, ДВ, КВ

500

100

4

652

25

15

675

ЕА, ДА, КА

25

15

645

УНД11М1250/40

ЕВ, ДВ, КВ

1250

40

4

735

25

15

700

ЕА, ДА, КА

25

15

670

УНД11М2500/40

ЕА, ДА, КВ

2500

40

5,5

850

32

25

950

ЕА, ДА, КА

32

15

925


В состав установки (исполнение по комплектации – 31) входят:

  • агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;
  • фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросменные регенерируемые фильтр-элементы;
  • компенсатор гидропульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении,не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;
  • комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа «сухой контакт», нагрузка – до 36В, 0,5А постоянного тока);
  • манометр на линии нагнетания;
  • соединительная коробка, в которой сведены сигналы со всех сигнализаторов;
  • гидравлическая обвязка всего оборудования с запорной арматурой;
  • все элементы установки размещены на общей раме в каркасе закрытом щитами.

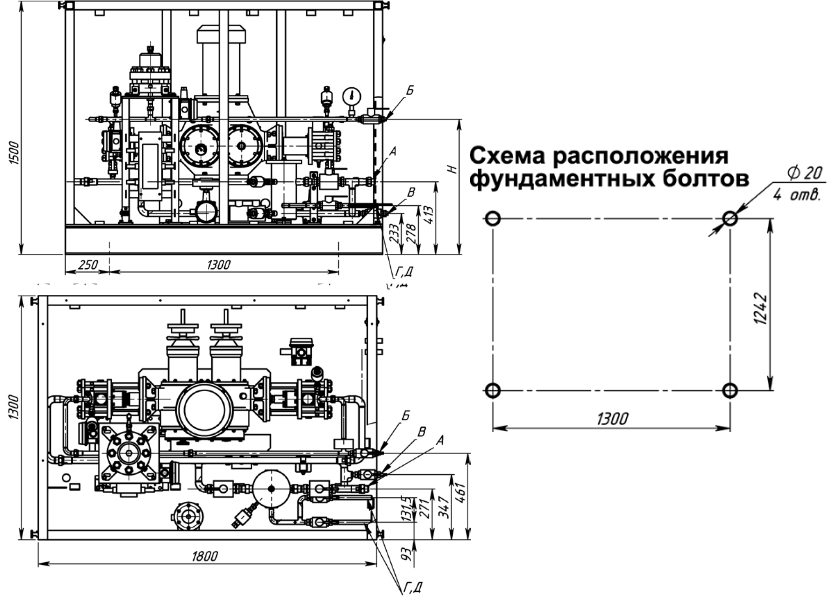

Габаритный чертеж установок УНД11М600/160-31, УНД11М1000/100-31, УНД11М2500/40-31


Таблица штуцеров

 Обозначе- ние

  Наименование

Условный  проход, мм

 Тип присоединения

А

Всасывание

d1

Штуцер под приварку

Б

Нагнетание

d2

Штуцер под приварку

В

Продувка

15

Штуцер под приварку

Г, Д

Слив, дренаж

15

Штуцер под приварку


Габаритный чертеж установок УНД11М500/100-31, УНД11М300/160-31 и УНД11М1250/40-31



Таблица штуцеров

 Обозначе- ние

  Наименование

Условный  проход, мм

 Тип присоединения

А

Всасывание

d1

Штуцер под приварку

Б

Нагнетание

d2

Штуцер под приварку

В

Продувка

15

Штуцер под приварку

Г, Д

Слив, дренаж

15

Штуцер под приварку


Установки УНД11М (0,25 - 0,55кВт)

Обозначение типоразмера

Исполнение по материалу проточной части агрегата и комплектующему двигателю

Подача, л/ч

Давление, кгс/см2

Потребляемая мощность, кВт, не более

Н1, мм

Н2, мм

Масса, кг

УНД11М100/16

ЕВ, ДВ, КВ

100

16

0,25

140

512

285

ЕА, ДА, КА

270

УНД11М63/25

ЕВ, ДВ, КВ

63

25

0,25

140

512

285

ЕА, ДА, КА

270

УНД11М40/40

ЕВ, ДВ, КВ

40

40

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М25/63

ЕВ, ДВ, КВ

25

63

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М16/100

ЕВ, ДВ, КВ

16

100

0,25

140

510

285

ЕА, ДА, КА

270

УНД11М10/160

ЕВ, ДВ, КВ

10

160

0,25

140

510

285

ЕА, ДА, КА

270

УНД11П160/10

ЕВ, ДВ, КВ

160

10

0,25

135

515

285

ЕА, ДА, КА

270

УНД11П100/16

ЕВ, ДВ, КВ

100

16

0,25

136

510

285

ЕА, ДА, КА

270

УНД11П63/25

ЕВ, ДВ, КВ

63

25

0,25

136

510

285

ЕА, ДА, КА

270

УНД11П40/40

ЕВ, ДВ, КВ

40

40

0,25

139

507

285

ЕА, ДА, КА

270

УНД11П25/63

ЕВ, ДВ, КВ

25

63

0,25

139

507

285

ЕА, ДА, КА

270

УНД11П16/100

ЕВ, ДВ, КВ

16

100

0,25

142

503

285

ЕА, ДА, КА

270

УНД11П10/160

ЕВ, ДВ, КВ

10

160

0,25

142

503

285

ЕА, ДА, КА

270

В состав установки (исполнение по комплектации - 31) входят:

  • агрегат электронасосный дозировочный мембранный со встроенным предохранительным клапаном, отличающийся большим ресурсом работы мембраны (не менее 4000 часов), высокой точностью дозирования и полным отсутствием утечек перекачиваемой жидкости в окружающую среду;
  • фильтр на всасывающей линии, применение которого способствует повышению стабильности подачи и предотвращает ситуацию снижения производительности вследствие попадания посторонних частиц в клапанные узлы гидроблоков насосов. В комплект поставки входят быстросменные регенерируемые фильтр-элементы;
  • гаситель пульсаций на линии нагнетания установки обеспечивает создание равномерного (не пульсирующего) потока на выходе установки, что обеспечивает качественное протекание технологического процесса, а также защищает насос и нагнетательный трубопровод от появления гидроударов. Гаситель пульсации выполнен в мембранном исполнении,не требующем периодической дозаправки газом. В комплект поставки гасителя пульсации входит устройство для заправки азотом;
  • комплект сигнализаторов порыва мембраны гидроблока агрегатов и гасителя пульсации, а также сигнализатор засоренности фильтра обеспечивают диагностирование возможных неисправностей на раннем этапе, когда работоспособность установки еще не нарушена (сигнализатор типа «сухой контакт», нагрузка – до 36В, 0,5А постоянного тока);
  • манометр на линии нагнетания;
  • соединительная коробка, в которой сведены сигналы со всех сигнализаторов;
  • гидравлическая обвязка всего оборудования с запорной арматурой;
  • все элементы установки размещены на общей раме в каркасе закрытом щитами.

Габаритный чертеж установок УНД11М10/160-31 ... УНД11М160/10-31, УНД11П10/160-31 ... УНД11П100/16-31


Таблица штуцеров

 Обозначе- ние

  Наименование

Условный  проход, мм

 Тип присоединения

А

Всасывание

15

Штуцер под приварку

Б

Нагнетание

15

Штуцер под приварку

В

Продувка

15

Штуцер под приварку

Г, Д

Слив, дренаж

15

Штуцер под приварку


Сертификаты соответствия ТРТС и руководство по эксплуатации смотрите на www.sapcon.ru.

Наше предприятие может разработать и изготовить необходимую Вам установку электронасосную на базе любого насосного агрегата, представленного в данном каталоге и любой комплектации.
