Клапаны предохранительные

клапанОКП 374250

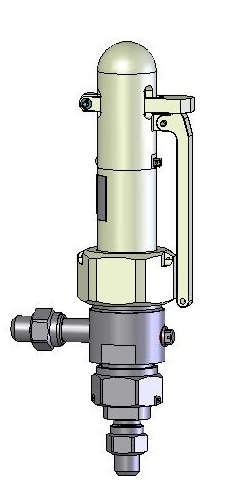

Клапаны предохранительные типа ПКМ предназначены для защиты устройств и элементов гидравлических систем от разрушения при аварийном превышении давления.
     В пределах своих характеристик клапаны могут использоваться для систем с токсичными, агрессивными, горючими и легковоспламеняемыми жидкостями с температурой от 233К (минус 400С) до 383К (+1100С) и кинематической вязкостью не более 8х10-4 м2/с (8 см2/с), не имеющих твердых включений, не вызывающих химического разрушения материалов проточной части из сталей (в зависимости от исполнения) 12Х18Н10Т, 10Х17Н13М2Т ГОСТ 5632-72,
09Г2С ГОСТ 19281-89


Пример условного обозначения при заказе:
ПКМ-6-100К Рн 80-У1 ТУ3742-047-00217633-2009
ПКМ — предохранительный -П, клапан -К, мембранный -М;
6, 9, 15 — параметров условного прохода, мм;
50, 100, 160, 250- максимального давления срабатывания в кгс/см2
Исполнение по материалу проточной части: Е, К, Д.
80- давления настройки (Рн) по заказу потребителя;
У- климатическое исполнение (У,УХЛ );
1, 2, 3, 4 – категория размещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Условное обозначение

Номинальный диаметр,DN

Площадь седла, S,мм2

Диапазон настройки давления срабатывания,Мпа (кгс/см2)

Масса, кг, не болееГабаритные размеры, мм BxHxL (рис.1) Диаметр выходного патрубка, Dв, мм

Диаметр входного патрубка, Dв, мм

Размер N, мм Размер М, мм

ПКМ-6-50 (Е,Д,К)

6

95
0,5-5 (5-50)
3,2131х65х312 1111




84




102

ПКМ-6-100 (Е,Д,К)

6
95
5-10 (50-100)
3,2 131х65х312 11 11

ПКМ-6-160 (Е,Д,К)

6
95
10-16 (100-160)
3,2 131х65х312 11 11

ПКМ-6-250 (Е,Д,К)

6
95
16-25 (160-250)
3,2 131х65х312 11 11

ПКМ-9-50 (Е,Д,К)

9
176
0,5-5 (5-50)
3,9137х65х325 19 11


91



104

ПКМ-9-100 (Е,Д,К)

9
176
5-10 (50-100)
3,9 137х65х325 19 11

ПКМ-9-160 (Е,Д,К)

9
176
10-16 (100-160)
3,9 137х65х325 19 11

ПКМ-15-50 (Е,Д,К)

15
314
0,5-5 (5-50)
4,6188х65х328 3215

147


117

ПКМ-15-100 (Е,Д,К)

15
314
5-10 (50-100)
4,6 188х65х328 32

15


Подача агрегата рекомендована для максимального значения рабочего давления.

Конструкцией клапана предусмотрена возможность ручного аварийного открытия запорного устройства. Специальное покрытие значительно увеличивает срок службы запорных элементов клапана.

Сертификаты соответствия ТРТС и руководство по эксплуатации смотрите на www.sapcon.ru.
