Фильтры сетчатые жидкостные ФСЖ


Фильтры сетчатые жидкостные ФСЖ

фильтрОКП 36 8352

Фильтры сетчатые жидкостные предназначены для установки на всасывающих магистралях дозировочных насосов, установок и агрегатов для очистки от механических примесей перекачиваемых жидкостей.

Применяются в отраслях:

  • - газовая;
  • - нефтедобывающая;
  • -  нефтеперерабатывающая;
  • -  химическая;
  • -  нефтехимическая.

Расчет, проектирование, изготовление и испытания производятся по нормативно-технической документации Российской Федерации.

Техническая характеристика:


  • -Номинальный диаметр DN патрубков подвода, отвода фильтруемого продукта должен соответствовать значениям из ряда номинальных значений диаметра DN: 6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 500 по ГОСТ 28338
  • -Номинальный объем (вместимость) от 0,0001 до 200 м3.
  • -Тонкость фильтрации от 5 до 5000 мкм.
  • -Температура рабочей среды от минус 60 до плюс 300 °С.
  • -Рабочее давление от 0,01 до 32 МПа (от 0,1 до 320 кгс/см2).
  • -Материальное исполнение корпусных деталей определяется устойчивостью к воздействию фильтруемого продукта и климатических факторов внешней среды.

Фильтры изготавливают следующих материальных исполнений:


  • -из коррозионностойких сталей 12Х18Н10Т, 10Х17Н13М2Т – для агрессивных сред (исполнение О – общеклиматическое);
  • -из стали 20 – для неагрессивных сред (исполнение У – умеренный климат);
  • - из стали 09Г2С – для неагрессивных сред (исполнение У, УХЛ – умеренный, умеренный и холодный климат).

Конструктивное исполнение определяется после заполнения опросного листа потребителем для оптимального подбора площади фильтрующего элемента и габаритно-присоединительных характеристик в соответствии с технологической схемой размещения фильтров ФСЖ и имеет свое отражение в условном обозначении:


Разрешение Ростехнадзора на применение оборудования и сертификаты соответствия смотрите на www.sapcon.ru).

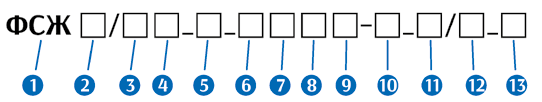

Схема построения условного обозначения

1. ФСЖ — фильтр сетчатый жидкостный

2. Номинальный диаметр по ГОСТ 28338, мм:

6, 8, 10, 12, 15, 20, 25, 32, 40, 50, 65, 80,100, 125, 150, 200, 250, 300, 500;

3. Рабочее давление по ГОСТ 356, МПа (кгс/см2): 0,1 (1,0); 1,16 (1,6); 0,25 (2,5); 0,40 (4,0); 0,63 (6,3); 1,00 (10,0); 1,60 (16,0); 2,50 (25,0); 4,00 (40,0); 6,30 (63,0); 10,00 (100,0); 12,50 (125,0); 16,00 (160); 20,00 (200,0); 25,00 (250,0); 32,00 (320,0). Обозначение ра-
бочего давления, отличного от стандартного ряда, назначается и согласовывается при заказе фильтра;

4. Код исполнения расположения патрубков входа-выхода трубопровода или вид корпуса:

  • без индекса – со смещённым расположением патрубков;
  • П – прямое (соосное) расположение патрубков;
  • У – угловое расположение патрубка;
  • О – одностороннее расположение патрубков

5. Тонкость фильтрации, мкм:

5, 10, 15, 20, 40, 50, 80, 200, 500, 800, 1000,1600, 3500, 4000, 5000;

6. Код исполнения присоединения к трубопроводу:

  • Н – ниппельное;

  • Ф – фланцевое с цифрой указания типа исполнения фланца по ГОСТ 33259 (1-исполнение B,2-исполнение Е, 3-исполнение F, 4-исполнение С,5-исполнение D, 6-исполнение К, 7-исполнение J,8-исполнение L, 9-исполнение М, 10-исполнение А);
  • М – муфтовое;
  • П – под приварку

7. Код исполнения конструкции днища:

  • А – эллиптическое днище;
  • без индекса – плоские днища

8. Код исполнения крепления к объекту:

  • без индекса – в трубопровод, без дополнительного крепления;
  • К – кронштейн;
  • Л – лапы.

9. Код исполнения применения дополнительного оборудования:

  • без индекса – без дополнительного оборудования
  • Б – с бобышками под датчики сигнализации перепада давления;
  • Д – в комплекте с датчиками сигнализации перепада давления;
  • И – крепление для теплоизоляции на обечайке корпуса;
  • С – крышка быстросъемная ;
  • О – фильтр с электрообогревом;
  • Р – фильтр с рубашкой обогрева (охлаждения);
  • Т – теплоизоляция;

10.Код материального исполнения:

  • К – сталь 12Х18Н10Т ГОСТ 5632;
  • Е – сталь 10Х17Н13М2Т ГОСТ 5632;
  • Е1 – сталь 03Х17Н14М3 ГОСТ 5632;
  • Д – сталь 20 ГОСТ 1050;
  • Д1 – сталь 09Г2С ГОСТ 19281;

11. Климатическое исполнение с категорией размещения оборудования: О, У, УХЛ, категория размещения 1,2,3,4;

12. Дополнительная комплектация:

  • ФЭ – фильтрующим элементом с указанием количества элементов:
  • ФЭ1 – с одним элементом;
  • ФЭ2 – с двумя элементами;

13. Код комплектации фильтра (возможна комбинация цифр). По требованию заказчика фильтр может быть укомплектован:

  • НЕТ ЗНАЧЕНИЯ – без комплектации;
  • 1 – с ответными фланцами типа 01 по ГОСТ 33259;
  • 1В – с ответными фланцами типа 11 по ГОСТ 33259;
  • дополнительный индекс материального исполнения: К – сталь 12Х18Н10Т ГОСТ 5632; Е – сталь 10Х17Н13М2Т ГОСТ 5632; Е1 – сталь 03Х17Н14М3 ГОСТ 5632; Д – сталь 20 ГОСТ 1050; Д1 – сталь 09Г2С ГОСТ 19281; Д3 – сталь 13ХФА ГОСТ 4543
  • 2 – прокладки (П – паронит ПМБ ГОСТ 481;П1 – паронит ПОН ГОСТ 481; С – термостойкая СНП ГОСТ Р 52376; С7 – по ОСТ 26.260.461; Г – из терморасширенного графита типа ТРГ ТУ 5728-004-93978201; Г1 – типа ПУТГ ТУ 5728-006-93978201;А – асбометаллическая по ОСТ 26.260.463; Р – резина ГОСТ 7338; Ф – фторопласт ГОСТ 10007);
  • 3 – крепёж (Д – сталь 20 ГОСТ 1050; Д1 – сталь 09Г2С ГОСТ 19281; Д2 – сталь 35 ГОСТ 1050; Д3 – сталь 13ХФА ГОСТ 4543; Д4 – сталь 40Х ГОСТ 4543;Д5 – сталь 35ХМ ГОСТ 4543; К – сталь 12Х18Н10Т ГОСТ 5632; К1 – сталь 14Х17Н2 ГОСТ 5632; К3 – сталь 20Х13 ГОСТ 5632; К4 – сталь 20ХН3А ГОСТ 4543).
  • 4 – дополнительный комплект (СИ) (1-затворы, краны, обтюраторы шаровые; 2-дополнительная комплектация по прокладкам; 3-дополнительная комплектация по крепежу. При одновременном заказе возможна комбинация цифр).

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ФИЛЬТРОВ ФСЖ:

Фильтр сетчатый жидкостный, номинальный диаметр DN 6, максимально возможное рабочее давление 3 кгс/см2, расположение патрубков входа-выхода угловое, тонкость фильтрации 80 мкм, ниппельное соединение с трубопроводом, с плоским днищем, без дополнительного крепления к объекту, из стали 12Х18Н10Т, климатического исполнения О, категория размещения 1, с дополнительной комплектацией одним фильтрующим элементом:
ФСЖ6/3У-80-Н-К-О1/ФЭ1;

Фильтр сетчатый жидкостный, номинальный диаметр DN 6, максимально возможное рабочее давление 3 кгс/см2, расположение патрубков входа-выхода прямое (соосное), тонкость фильтрации 80 мкм, ниппельное соединение с трубопроводом, с плоским днищем, без дополнительного крепления к объекту, с рубашкой обогрева (охлаждения), из стали 20, климатического исполнения У, категория размещения 1:
ФСЖ6/3П-80-НР-Д-У1;

Фильтр сетчатый жидкостный, номинальный диаметр DN 25, максимально возможное рабочее давление 3 кгс/см2, расположение со смещением патрубков входа-выхода, тонкость фильтрации 200 мкм, ниппельное соединение с трубопроводом, с плоским днищем, крепление к объекту через кронштейн, с бобышками под датчики сигнализации перепада давления, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 4:
ФСЖ25/3-200-НКБ-Д1-УХЛ4;

Фильтр сетчатый жидкостный, номинальный диаметр DN200, максимально возможное рабочее давление 16 кгс/см2, прямое (соосное) расположение патрубков входа-выхода, тонкость фильтрации 500 мкм, фланцевое соединение с трубопроводом, тип исполнения фланца на корпусе фильтра «М» по ГОСТ 33259, с эллиптическим днищем, крепление к объекту – лапы, в комплекте с датчиками сигнализации перепада давления, с электрообогревом, из стали 09Г2С, климатического исполнения УХЛ, категория размещения 1, с дополнительной комплектацией тремя фильтрующими элементами, воротниковыми ответными фланцами из стали 09Г2С, прокладками СНП по ГОСТ Р 52376, крепежом из стали 09Г2С:
ФСЖ200/16П-500-Ф9АЛДО-Д1-УХЛ1/ФЭ3-1В(Д1)2(С)3(Д1)

Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением

Патрубки входа-выхода со смещением
ФСЖ6/3-80-Н

Патрубки входа-выхода соосные, корпус с рубашкой обогрева (охлаждения)
ФСЖ6/3П-80-НР

Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением
Патрубки входа-выхода со смещением
ФСЖ10/3-80-Н

Патрубки входа-выхода со смещением, корпус имеет бобышки для датчиков сигнализации перепада давления
ФСЖ10/6-80-НБ

Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением
Патрубки входа-выхода соосные, имеются бобышки для датчиков сигнализации перепада давления
ФСЖ15/3П-200-НБ

Патрубки входа-выхода со смещением имеются бобышки для датчиков сигнализации перепада давления, крепление к объекту через кронштейн
ФСЖ25/3-80-НБК

Фильтры сетчатые жидкостные с ниппельно-штуцерным присоединением
Патрубки входа-выхода соосные, крепление к объекту через лапы, имеется датчик сигнализации перепада давления
ФСЖ25/3П-80-НЛД

Патрубки входа-выхода соосные, муфтовое присоединение, крепление к объекту через кронштейн
ФСЖ15/40П-25-МК

Фильтры сетчатые жидкостные с фланцевым присоединением
Патрубки входа-выхода имеют угловое расположение
ФСЖ15/16У-80-Ф9

Патрубки входа-выхода со смещением, корпус имеет бобышки для датчиков сигнализации перепада давления, крепление к объекту через кронштейн
ФСЖ25/25-80-Ф9КБ


Фильтры сетчатые жидкостные с фланцевым присоединением
Патрубки входа-выхода со смещением, крепление к объекту через кронштейн,корпус имеет бобышки для датчиков сигнализации перепада давления
ФСЖ40/1-200-Ф9КБ

Патрубки входа-выхода соосные, крепление к объекту через лапы, корпус имеет бобышки для датчиков сигнализации перепада давления
ФСЖ50/3П-100-Ф9ЛБ


Фильтры сетчатые жидкостные с фланцевым присоединением
Патрубки входа-выхода соосные, эллиптическое днище, крепление к объекту через лапы
ФСЖ40/25П-40-Ф9АЛ

Патрубки входа-выхода соосные, эллиптическое днище, крепление к объекту через кронштейн, корпус имеет бобышки для датчиков сигнализации перепада давления, электрообогрев и термоизоляцию
ФСЖ80/10П-500-Ф9АКБОТ

Фильтры сетчатые жидкостные с фланцевым присоединением
Патрубки входа-выхода соосные, эллиптическое днище, крепление к объекту через лапы, имеется датчик сигнализации перепада давления
ФСЖ65/3П-500-Ф9ЛД

Патрубки входа-выхода соосные, эллиптическое днище, крепление к объекту через лапы
ФСЖ80/1-80-Ф9АЛ

Фильтры сетчатые жидкостные с фланцевым присоединением

Патрубки входа-выхода соосные, эллиптическое днище, крепление к объекту через лапы, имеется датчик сигнализации перепада давления
ФСЖ100/10П-100-Ф3АЛД

Патрубки входа-выхода со смещением, эллиптическое днище, крепление к объекту через лапы, теплоизоляция
ФСЖ200/20-200-Ф9АЛТ

Фильтры сетчатые жидкостные с фланцевым присоединением
Патрубки входа-выхода под углом, эллиптическое днище, крепление к объекту через лапы, корпус имеет бобышки для датчиков сигнализации перепада давления
ФСЖ100/2,5У-200-Ф1АЛБ

Патрубки входа-выхода соосные, эллиптическое днище, крепление к объекту через лапы
ФСЖ250/16П-80-Ф9АЛ
