Клапаны дыхательные КДЗТ


Клапаны дыхательные КДЗТ

Клапаны дыхательные КДЗТ

ОКПД2 28.99.39.190ОКП 36 8912

Клапаны дыхательные закрытого типа КДЗТ являются комплектующими изделиями резервуаров для хранения светлых нефтепродуктов, бензина, дизельного топлива и других жидкостей, устанавливаются на монтажном патрубке резервуара и предназначены для герметизации газового пространства резервуара и поддержания давления и вакуума в этом пространстве в заданных пределах. Клапаны используются в закрытых газоуравнительных системах.
Конструкция предусматривает осуществление «вдоха» и «выдоха» через одно и то же отверстие, соединенное с помощью фланцев с газоуравнительной системой.
Клапаны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.


Пример условного обозначения при заказе:

КДЗТ-22/50М-6-А-У1 ТУ3689-015-00217633-97, где:

КДЗТ - клапан дыхательный закрытого типа;
22 – пропускная способность, м3/час;
50 - номинальный диаметр DN;
М – наличие антиобледенительного покрытия тарелок;
6 - с подпружиненными тарелками;
>А - корпус из алюминия;
У - климатическое исполнение.
1 - категория размещения.

По требованию заказчика рабочие параметры клапана по давлению и вакууму могут быть изменены на другие значения

Возможна поставка

  • с ответным фланцем
  • с прокладками и крепежом
  • с монтажным патрубком


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметров

КДЗТ-22/50М-6

КДЗТ-120/100М-6

КДЗТ-200/150М-6

Номинальный диаметр DN

50

100

150

Пропускная способность, м3

22

120

200

Давление срабатывания, Па (мм.вод.ст.)

850±50(85±5)

850±50 (85±5)

2000±50 (200±5)

Вакуум срабатывания, Па (мм.вод.ст.)

125±25 (12,5±2,5)

125±25 (12,5±2,5)

250±20 (25±2)

Рабочее давление, Па (мм.вод.ст.)

1000 (100)

1000 (100)

2400 (240)

Рабочий вакуум, Па (мм.вод.ст)

250 (25)

250 (25)

350 (35)

Масса, кг, не более

3,4

15

25

Срок службы, лет, не менее

15

15

15

Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС. Подробную информацию смотрите на сайте www.sapcon.ru


 Габаритные и установочные размеры

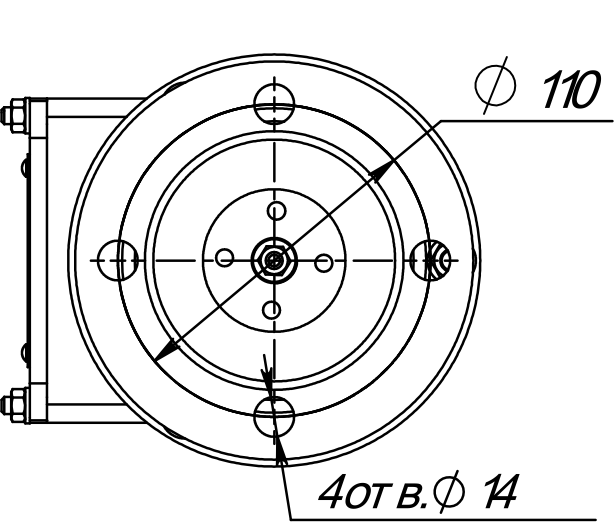

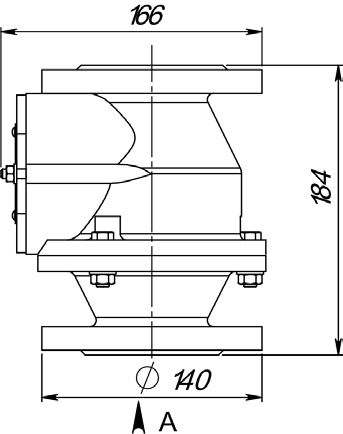

КДЗТ-22/50М-6Вид А (1:2.5)

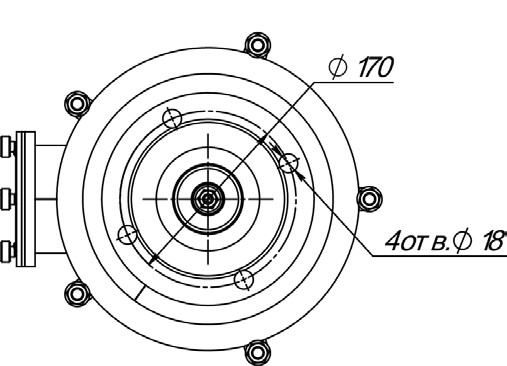

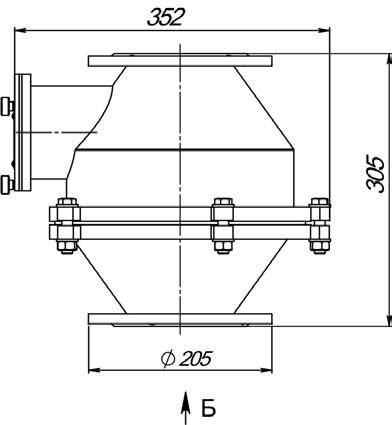

КДЗТ-120/100М-6Вид Б (1:3)

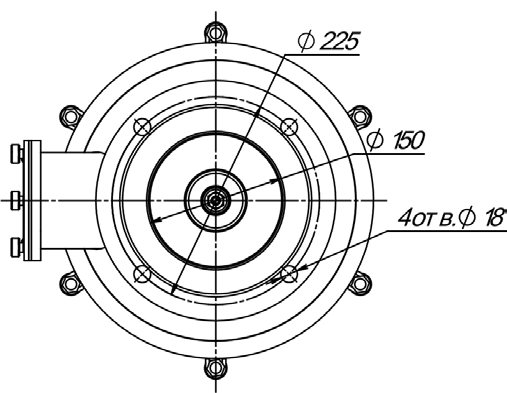

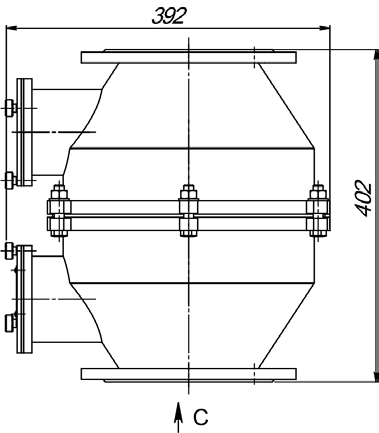

КДЗТ-200/150М-6Вид С (1:3)


Опросный лист для заказа
