ОКПД2 28.99.39.190ОКП 36 8912 106

Клапаны дыхательные механические с грузовыми тарелками и устройством обогрева, предназначены для герметизации газового пространства резервуаров с продуктами коксохимического производства и регулирования давления в этом пространстве в заданных пределах. Электрообогрев исключает возможность отложения продукта на рабочих поверхностях клапанов,прилипание (примерзание) тарелок затворов к седлу, и инеобразования на рабочих торцевых поверхностях огнепреградителя. Работа устройства обогрева осуществляется в автоматическом режиме. Элементы электрооборудования устройства обогрева выполнены во взрывозащищенном исполнении.



Пример условного обозначения клапана при заказе:
КДМ-150/100-135-К-УХЛ1 ТУ26-02-1111-93, где:
КДС – клапан дыхательный механический;
150 – пропускная способность, м3/час
100-номинальный диаметр DN;
1 - с нижним расположением огнепреградителя;
3 – клапан дыхательный в электрообогреваемой камере;
5 – клапан оборудован грузовыми тарелками;
К – корпус из стали 12Х18Н10Т;
УХЛ – климатическое исполнение
1- категория размещения;

В комплект поставки входит пульт управления устройства обогрева, который должен размещаться во взрывобезопасной зоне. Серийно выпускаемый клапан метермального исполнения алюминий.

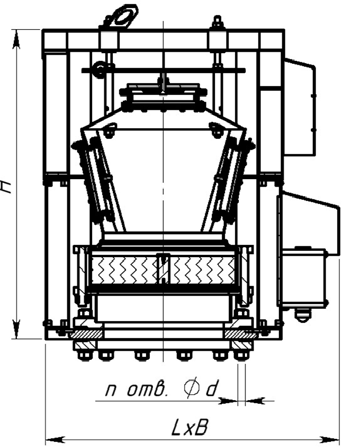

Габаритные и установочные размеры



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование основных параметров Величина
показателя
Номинальный диаметр DN 100, 150, 250
Пропускная способность, м3/ч, не менее 150, 200, 250
Давление срабатывания, Па (мм вод. ст.) 1400 (140)
Вакуум срабатывания, Па (мм вод. ст.) 100-150 (10-15)
Рабочее давление, Па (мм вод. ст.) 2000 (200)
Рабочий вакуум, Па (мм вод. ст.) 250 (25)
Присоединительные размеры
Межцентровое расстояние, D, мм 170, 225, 235
Диаметр отверстий, d, мм
18
Количество отверстий, n, шт.
4, 8, 12
Габаритные размеры, мм, не более
Длина, L
Ширина, B
Высота, Н

620
660
670
Масса, кг, не более 85, 105
Напряжение питания устройства обогрева, В 220
Частота напряжения питания устройства обогрева, Гц 50
Потребляемая мощность, не более, Вт 3500
Минимальная температура обогрева, С, не менее +5
Минимальная температура обогрева, С, не более +90
Сопротивление цепи заземления, Ом, не более 4
Длина кабелей от места установки пульта до
места установки клапана, м, не более
500



Опросный лист для заказа
