Хлопушки предназначены для предотвращения потерь нефти и нефтепродуктов из резервуара в случаях разрыва технологических трубопроводов или выхода из строя запорных устройств.
Хлопушка монтируется на фланце приемо-раздаточного патрубка внутри резервуара. Рабочая среда – нефть, нефтепродукты и др. жидкости.
Хлопушки выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе:

ХП 150-В УХЛ ТУ 3689-001-0217636-93, где:
ХП - хлопушка;
150 -номинальный диаметр DN;
В - материал исполнения корпуса и крышек;
УХЛ - климатическое исполнение.

Хлопушки в зависимости от величины номинального диаметра изготавливаются:
без перепуска -  80, 100;
с перепуском - 150, 200, 250, 300, 400, 500, 600
В зависимости от материала и конструкции корпуса и крышки хлопушки бывают следующих исполнений:
А - корпус, крышка (основная и перепускная) чугунные без наплавки на уплотнительных поверхностях;
Б - корпус чугунный, крышка (основная и перепускная) стальные с латунной наплавкой на уплотнительных поверхностях;
В - корпус и крышки из углеродистой стали с латунной наплавкой на уплотнительных поверхностях;
ВН - корпус и крышки из нержавеющей стали.
ВД – донного типа, корпус и крышка из углеродистой стали с латунной наплавкой на уплотнительных поверхностях
ВДН – донного типа, корпус и крышка из нержавеющей стали

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Исполнение

Номинальный диаметр

Климатическое исполнение

Размеры в мм, не более

n, шт.

Масса, кг, не более

DN

dn

L

D

H

D1

dо



А

80
-


У,Т

195
185
215
150
18
4
8,0
150
25
325
260
320
225
18
8
20,0
250
25
460
370
450
335
18
12
60,0

Б

400
100

У,Т

650
580
700
525
30
16
180,0
600
100
720
840
1000
770
41
20
330,0



В, ВН

80
-



У,
УХЛ, ХЛ,
Т

194
185
215
150
18
4
5,6
100
-
203
205
237
170
18
4
10,0
150
25
320
260
325
225
18
8
18,8
200
25
355
315
370
280
18
8
26,0
250
25
450
370
428
335
18
12
46,5
300
32
505
435
485
395
22
12
48,8
400
100
640
580
710
525
30
16
135,0
500
100
679
710
861
650
33
20
219,5
600
100
720
840
1000
770
41
20
330,0
ВД, ВДН 150
20
У, УХЛ
400
300
147
220
-
-
43

Возможна поставка в комплекте с ответным фланцем и крепежом кроме исполнений ВД, ВДН.


Габаритные и установочные размеры

Хлопушка без перепуска

Хлопушка с перепуском

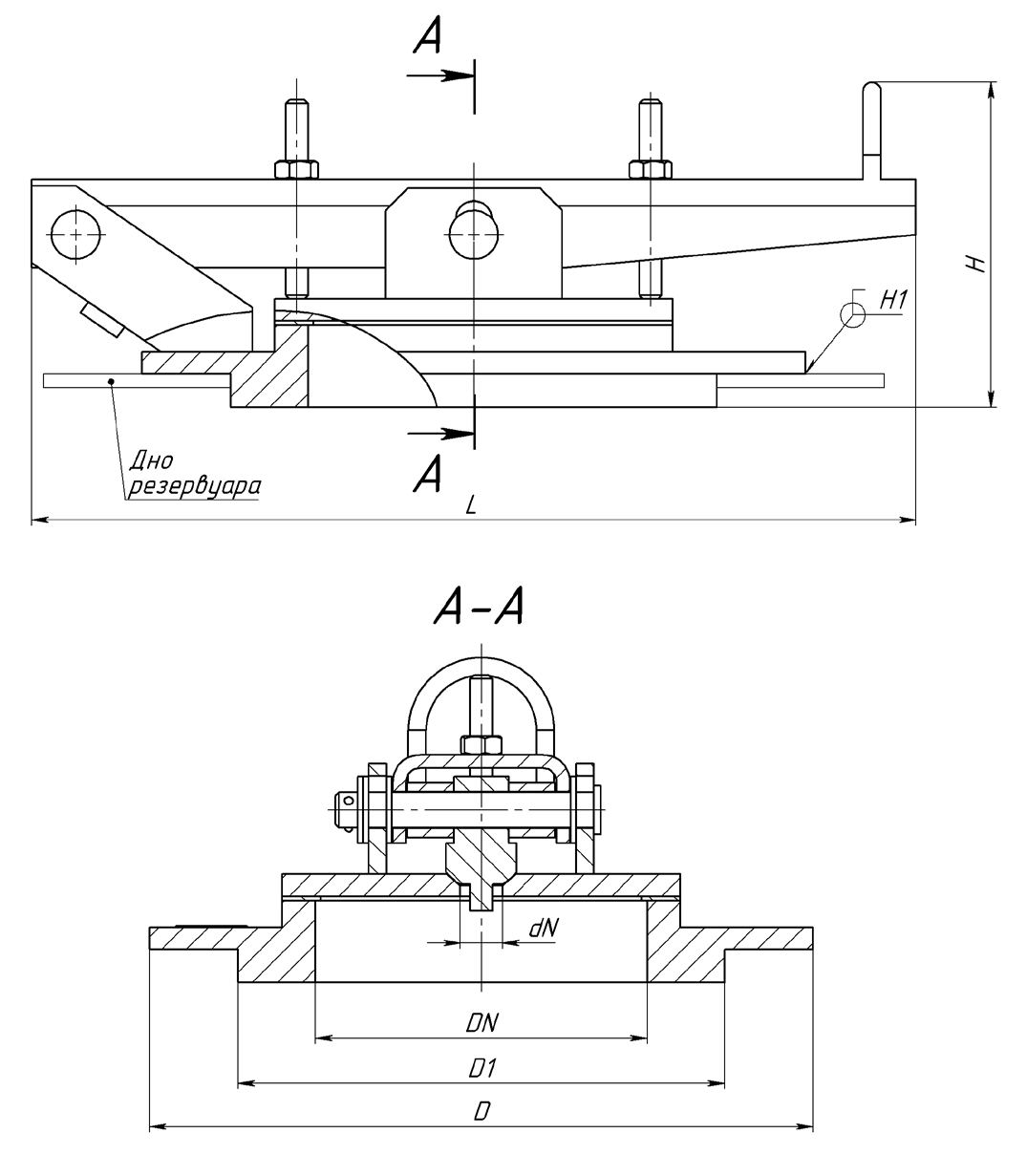

хлопушки донного типа с перепуском

Продукция имеет подтверждение соответствия требованиям технических регламентов ЕАЭС. Подробную информацию смотрите на сайте www.sapcon.ru


Опросный лист для заказа

По вопросам закупки обращаться в отдел продаж, тел: (8452) 50-59-82, 50-59-83
