ОКПД2 28.99.39.190
ОКП 36 8912
Огнепреградители для факельного коллектора и резервуаров ОПФК предназначены для установки на факельных коллекторах и на резервуарах с нефтепродуктами для предотвращения проникновения пламени внутрь трубопроводов и резервуаров.
Огнепреградители выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
ОПФК-600-Д1/К-У1 ТУ3689-002-0217636-93, где:
ОПФК - огнепреградитель факельного коллетора;
600 - номинальный диаметр DN;
Д1 - корпус из стали 09Г2С;
К - лента пламегасящего элемента из стали 12Х18Н10Т;
У - климатическое исполнение
1 - категория размещения.

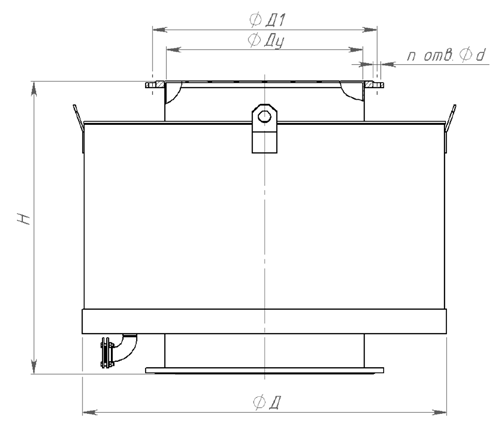

Габаритные и установочные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Шифр | DN | fПропускная способность,м3/ч | Габаритные размеры,мм, не более | Присоединительные размеры, мм | Масса, кг, не более
|
D
| H
| L
| D1
| d
| n
|
| ОПФК-500 | 500
| 4230
| 1138
| 870
| -
| 600
| 22
| 20
| 440
|
| ОПФК-600 | 600
| 6100
| 1138
| 875
| --
| 705
| 22
| 20
| 460
|
| ОПФК-700 | 700
| 8200
| 1292
| 1094
| -
| 810
| 26
| 24
| 640
|
| ОПФК-800 | 800
| 10700
| 1460
| 1184
| -
| 975
| 30
| 24
| 820
|
| ОПФК-1000 | 1000
| 16700
| 1500
| 1249
| 1780
| 1120
| 30
| 28
| 1063
|
| ОПФК-1200 | 1200
| 24000
| 2166
| 1704
| -
| 1320
| 30
| 32
| 1680
|
