СЕРИЯ 5.903-13
ОКПД 28.99.39.190
Компенсаторы односторонние предназначены для компенсации температурных расширений в трубопроводах тепловых сетей Ду 100 ….. 700 мм с параметрами Ру ≤2,5МПа (25кгс/см2) и t≤200оС.
Возможно изготовление этих же типоразмеров с параметрами Ру ≤ 1,6 МПа (16 кгс/см2) и t ≤ 200 °С
Пример условного обозначения при заказе:
ТС-579.1 ТУ 4991-052-00217633-2006, где:

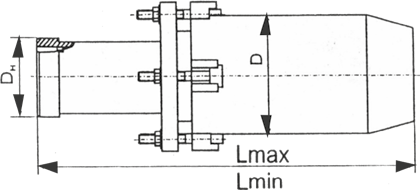

ТС-579 – компенсатор сальниковый односторонний;
1 – условное обозначение Ду.
Технические характеристики
Условное обозначение |
Условный проход трубопровода, Ду, мм |
Условное давление, Ру, МПа (кгс/см2) |
Компенсирующая способность, мм | Габаритные размеры,мм, не более |
Масса, кг, не более |
| Длина, L | Ширина, В |
| ТС-579 | 100
|
2,5 (25)
| 240
| 850
| 200
| 25
|
| ТС-579.1 | 125
| 880
| 220
| 30
|
| ТС-579.2 | 150
| 950
| 290
| 54
|
| ТС-579.3 | 200
| 190
| 1040
| 360
| 99
|
| ТС-579.4 | 340
| 1340
| 115
|
| ТС-579.5 | 250
| 190
| 1040
| 420
| 129
|
| ТС-579.6 | 340
| 1340
| 155
|
| ТС-579.7 | 300
| 190
| 1080
| 470
| 175
|
| ТС-579.8 | 340
| 1380
| 207
|
| ТС-579.9 | 350
| 190
| 1120
| 530
| 218
|
| ТС-579.10 | 340
| 1420
| 246
|
| ТС-579.11 | 400
| 200
| 1230
| 590
| 268
|
| ТС-579.12 | 400
| 1630
| 315
|
| ТС-579.13 | 500
| 250
| 1230
| 720
| 375
|
| ТС-579.14 | 450
| 1630
| 439
|
| ТС-579.15 | 600
| 250
| 1250
| 820
| 480
|
| ТС-579.16 | 450
| 1650
| 562
|
| ТС-579.17 | 700
| 250
| 1250
| 910
| 587
|
| ТС-579.18 | 450
| 1650
| 688
|
| ТС-579.19 | 800
| 250
| 1250
| 1020
| 729
|
| ТС-579.20 | 450
| 1650
| 859
|
| ТС-579.21 | 900
| 300
| 1470
| 1120
| 830
|
| ТС-579.22 | 500
| 1870
| 1078
|
| ТС-579.23 | 1000
| 300
| 1480
| 1230
| 1148
|
| ТС-579.24 | 500
| 1880
| 1333
|
| ТС-579.25 | 1200
| 300
| 1490
| 1430
| 1565
|
| ТС-579.26 | 500
| 1890
| 1826
|
| ТС-579.27 | 1400
| 300
| 1500
| 1640
| 2036
|
| ТС-579.28 | 500
| 1900
| 2372
|
Разрешение Ростехнадзора на применение оборудования, сертификаты соответствия смотрите на www.sapcon.ru
