ОКП 49 9100
Компенсаторы двухсторонние предназначены для компенсации температурных расширений в трубопроводах тепловых сетей Ду 100 ….. 700 мм с параметрами Ру ≤2,5МПа (25кгс/см2) и t≤200оС.
Возможно изготовление этих же типоразмеров с параметрами
Ру ≤ 1,6 МПа (16 кгс/см2) и t ≤ 200 °С
Пример условного обозначения при заказе:
ТС-580.1 ТУ 4991-052-00217633-2006, где:
ТС-580 – компенсатор сальниковый двухсторонний;
1 – условное обозначение Ду.

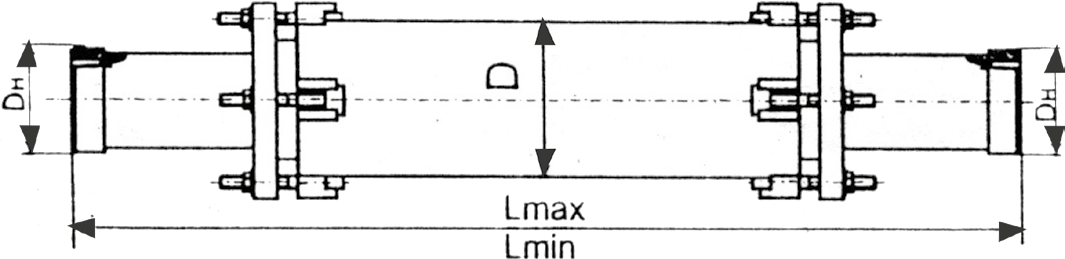

Габаритные и установочные размеры
Технические характеристики
Условное обозначение | Условный проход
трубопровода, Ду, мм |
Условное давление, Ру, МПа (кгс/см2) |
Компенсирующая способность, мм | Габаритные размеры,мм, не более |
Масса, кг,не более |
| Длина, L | Ширина, В |
| ТС-580 | 100 |
2,5 (25) |
240x2 | 1500 | 200 | 42 |
| ТС-580.1 | 125
| 220
| 53
|
| ТС-580.2 | 150
| 1620
| 290
| 95
|
| ТС-580.3 | 200
| 190х2
| 1720
| 360
| 176
|
| ТС-580.4 | 340х2
| 2320
| 212
|
| ТС-580.5 | 250
| 190х2
| 1720
| 420
| 230
|
| ТС-580.6 | 340х2
| 2320
| 279
|
| ТС-580.7 | 300
| 190х2
| 1720
| 470
| 302
|
| ТС-580.8 | 340х2
| 2320
| 367
|
| ТС-580.9 | 350
| 190х2
| 1800
| 530
| 368
|
| ТС-580.10 | 340х2
| 2400
| 445
|
| ТС-580.11 | 400
| 250х2
| 2230
| 590
| 516
|
| ТС-580.12 | 450х2
| 3030
| 608
|
| ТС-580.13 | 500
| 250х2
| 2230
| 720
| 723
|
| ТС-580.14 | 450х2
| 3030
| 850
|
| ТС-580.15 | 600
| 250х2
| 2230
| 820
| 913
|
| ТС-580.16 | 450х2
| 3030
| 1077
|
| ТС-580.17 | 700
| 250х2
| 2230
| 910
| 1122
|
| ТС-580.18 | 450х2
| 3030
| 1324
|
| ТС-580.19 | 800
| 250х2
| 2230
| 1020
| 1390
|
| ТС-580.20 | 450х2
| 3030
| 1650
|
Разрешение Ростехнадзора на применение оборудования, сертификаты соответствия смотрите на www.sapcon.ru
Здесь можно скачать чертеж.
