Краны сифонные являются комплектующими изделиями вертикальных цилиндрических резервуаров для хранения и раздачи нефти и нефтепродуктов и предназначены для слива из них подтоварной воды.

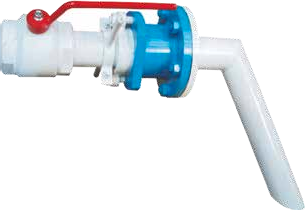

Конструкция состоит из крана шарового (1) или задвижки клиновой, изогнутого патрубка (2), ручки для поворота патрубка в нужное положение (3), фланцев (4), привариваемых к наружным стенкам резервуара (5) с предварительно вырезанным отверстием диаметром d в резервуаре, сальника (6).
Для резервуаров с защитной стенкой выпускается кран сифонный КС-80 СС, комплектующийся компенсатором линейных перемещений (7), устанавливаемым в межстенном пространстве резервуара. Кран сифонный в исполнении: КС-80 УО комплектуется устройством обогрева (8) для безотказного использования в зимний период.
Краны выпускаются в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример условного обозначения при заказе:
КС-80-1100-Д1-12-УХЛ1 ТУ 3689-008-00217633-97;
- кран сифонный, DN 80, поворотный трубопровод, с шаровым краном, для резервуара без защитной стенки, без устройства обогрева, из стали 09Г2С, укомплектован поворотным узлом, прокладкой из терморасширенного графита, в климатическом исполнении УХЛ категории размещения 1.
То же, трубопровод стационарный, с шаровым краном, для резервуара без защитной стенки, с устройством обогрева, из стали 09Г2С, укомплектованным сливной муфтой, в климатическом исполнении УХЛ категории размещения 1:
КС-80-0101-Д1-3-УХЛ1 ТУ 3689-008-00217633-97,

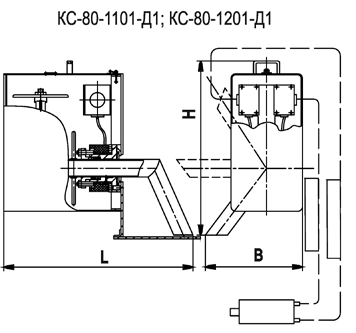

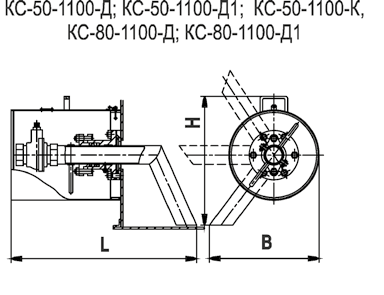

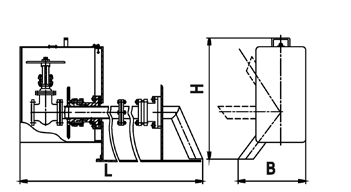

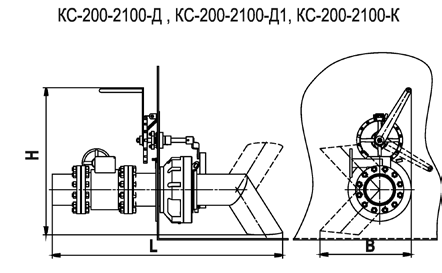

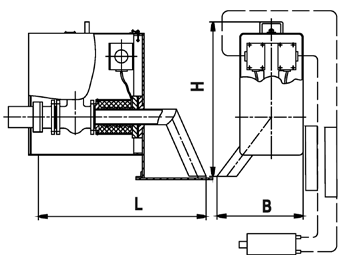

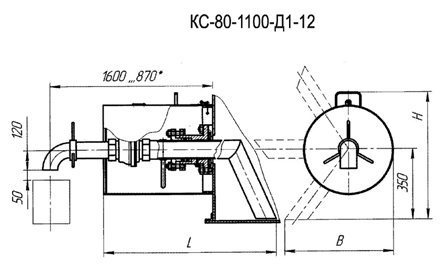

Габаритные и установочные размеры
Технические характеристики
Таблица1
Основные параметры и характеристики сифонных кранов
|
Типоразмеры
|
Номинальный диаметр DN |
Рабочее давление, МПа |
Габаритные размеры, мм не более
|
Масса, кг |
|
Длина L
|
Ширина B
|
Высота H
|
КС-50-1100-Д
|
50
|
0,25
|
860
|
482
|
590
|
46 |
КС-50-1100-Д1
|
КС-50-1100-К
|
КС-50-1100-Д1-3
|
50
|
КС-50-1200-Д
|
1028
|
436
|
786
| 61 |
КС-50-1200-Д1
|
КС-50-1200-Д1-3
| 65 |
КС-80-1100-Д
|
80
|
0,25
|
970
|
510
|
590
|
65
|
|
КС-80-1100-Д1
|
КС-80-1100-К
| 68 |
КС-80-1100-Д1-3
|
70
|
КС-80-1100-Д1-12
|
1013
|
513
|
897
|
100
|
КС-80-2100-Д
|
КС-80-2100-Д1
|
1055
|
465
|
705
|
102
|
КС-80-1200-Д
|
КС-80-1200-Д1
| 105 |
КС-80-1200-Д1-3
|
3220*
|
430
|
590
|
120*
|
КС-80-1110-Д
|
КС-80-1110-Д1
|
3500*
|
465
|
705
|
160*
|
КС-80-1210-Д
|
КС-80-1210-Д1
|
1070
|
470
|
830
|
65
|
КС-80-1101-Д1
| 102 |
КС-80-1201-Д1
|
1195
|
360
|
880
|
98
|
КС-80-0101-Д1-3
КС-80-0201-Д1-3
| 112 |
КС-200-2100-Д
|
200
|
0,25
|
1600
|
1033
|
610
|
460
|
КС-200-2100-Д1
|
КС-200-2100-К
|
* Длина L и масса уточняются при заказе.
Таблица 2
Электрические параметры и характеристики для сифонных кранов с устройством обогрева
| Типоразмеры | Температура
нагревательной
ленты устройства
обогрева, °С | Напряжение
питания
устройства
обогрева, В | Частота, Гц | Потребляемая
мощность
(при температуре
окружающей
среды -65 °С), Вт | Потребляемый
ток, А | Сопротивление
цепи
заземления,
Ом, не более | Сопротивление
изоляции между
проводами нагревательной
ленты и экраном,
М Ом, не более |
| Не менее | Не более |
| КС-80-1201-Д1 | +60 | +65 | 220 | 50 | 300 | 1,35 | 0,1 | 20 |
| КС-80-1101-Д1 | +60 | +65 | 220 | 50 | 300 | 1,35 | 0,1 | 20 |
| КС-80-0101-Д1-3 | +60 | +65 | 220 | 50 | 300 | 1,35 | 0,1 | 20 |
| КС-80-0201-Д1-3 | +60 | +65 | 220 | 50 | 300 | 1,35 | 0,1 | 20 |

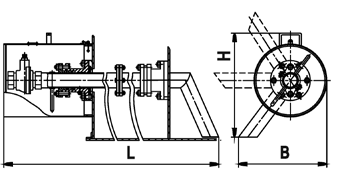

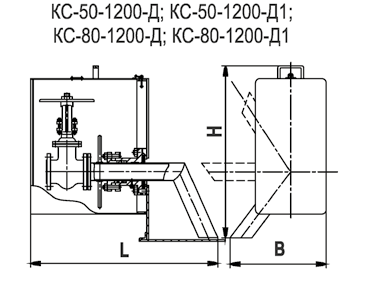

Габаритные и установочные размеры
КС-80-1110-Д; КС-80-1110-Д1; КС-80-1210-Д; КС-80-1210-Д1;
КС-80-0101-Д1-3; КС-80-0201-Д3;
